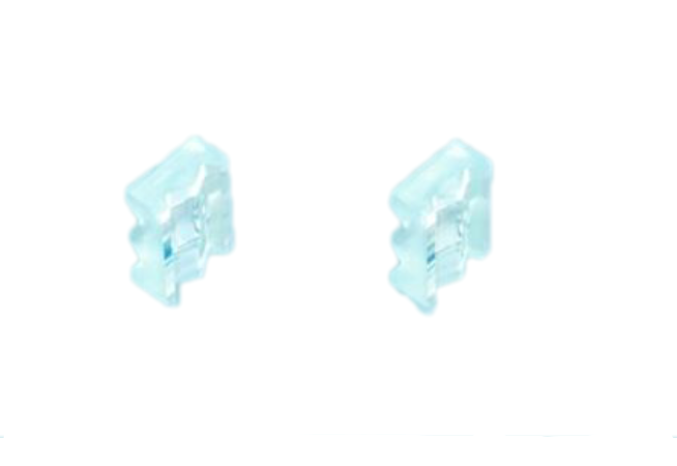

Монолитная оптика для формирования луча и эффективного ввода излучения от одиночного излучателя в кристалл (для накачки).
Официальный дистрибьютор LIMO в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LIMO, полную техническую поддержку, а также поставку образцов.
LIMO предлагает оптику с монолитной конструкцией, которая используется как формирователь пучка или для ввода излучения от одиночного излучателя в кристалл (для накачки).При этом соединитель необходимо располагать непосредственно перед гранью одиночного излучателя.
В результате, типичная эффективность связи составляет более 80 %, а размер пятна накачки - приблизительно 15 ± 5 мкм FW1/e²
Характеристики излучателя: медленная ось (SA) 14 мкм, NA 0.12; быстрая ось (FA) 2 мкм, NA 0.33
Опции
Нанесение покрытий по требованию заказчика
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
|
Материал
|
S-LAM52 (Ohara) |
|
Длина
|
1.0 ± 0.1 мм |
|
Ширина
|
1.0 ± 0.1 мм |
|
Толщина
|
0.92 ± 0.1 мм |
|
Световой диаметр
|
0.3 x 0.3 мм² |
|
Качество поверхности @ 633 нм
|
λ/4 |
|
Макс. числовая апертура (NA)
|
FA: 0.5 SA: 0.12 |
|
Расстояние грань излучателя - соединитель
|
0.070 мм |
|
Расстояние соединитель - кристалл
|
2.5 мм |
|
Показатель преломления @ 445 нм
|
1.739 |
|
Эффективное фокальное расстояние @ 445 нм
|
FA: 0.0694 мм SA: 0.479 мм |
|
Стандартное покрытие - AR
|
420 - 470 нм |
|
Пропускание
|
> 99 % |
|
Типичная эффективность связи
|
> 80 % |
