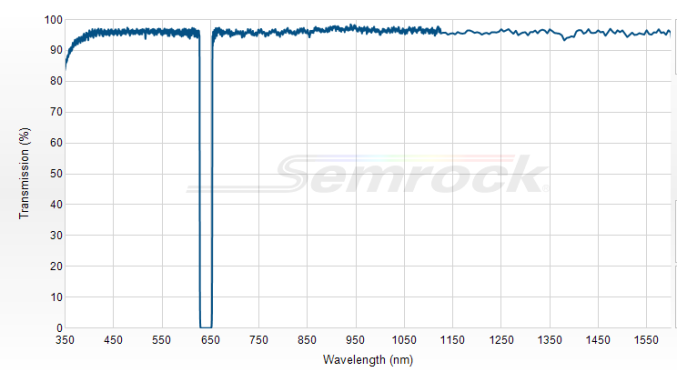

NF03-642E-25 - однополосный блокирующий фильтр компании Semrock, произведенный по запатентованной технологии. Фильтр оптимизирован на блокировку длины волны лазера 642 нм (полоса блокировки - 26 нм).
Блокирующие фильтры компании Semrock идеальны для приложений, где необходимо полностью подавить излучение лазера на фундаментальной длине волны. Они сочетают в себе преимущества стандартных тонкопленочных узкополосных фильтров: превосходное пропускания (> 90%), полную блокировку лазерной линии (OD > 6) с узкой шириной полосы блокировки (~ 3% длины волны лазера) и высокий порог повреждения лазерным излучением (> 1 Дж/см2), а также обладают очень широкой полосой пропуская, которую не имеют обычные тонкопленочные фильтры.
В результате блокирующие (режекторные) фильтры серии StopLine по своим характеристикам не уступают голографическим режекторным фильтрам, при этом они являются менее дорогими и более удобными в использовании (патенты США № 7123166 и № 9355470). Эти фильтры идеально подходят для таких применений, как рамановская спектроскопия, лазерные флуоресцентные приборы и биомедицинские лазерные системы.
Ключевые особенности:
- Блокирующие фильтры StopLine E-класса имеют очень широкую полосу пропускания (350-1600 нм) с большим коэффициентом пропускания более 93%
- Подавление лазерной линии (OD > 6 @642 нм)
- Длина волны лазера = 642 нм
- Типичная ширина полосы блокировки излучения = 26 нм
- Высокий порог повреждения лазерным излучением
- Для блокировки нескольких лазерных линий доступны многополосные фильтры
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса пропускания 1
|
350 – 400 нм @Tavg > 80% |
Полоса пропускания 2
|
400 – 613.7 нм @Tavg > 93% |
Полоса пропускания 3
|
670.3 – 1600 нм @Tavg > 93% |
Полоса блокировки 1
|
26 нм (тип.) (ODabs > 6 @642 нм) |
Длина волны лазера
|
642 нм |
Угол падения излучения
|
0 ± 5° |
Полуугол при вершине конуса
|
5° |
Порог повреждения
|
1 Дж/см2 @ 532 нм (10 нс импульсы) |
neff
|
1.73 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Ширина фильтра (в оправе)
|
3.5 мм |
Допуск на ширину (в оправе)
|
± 0.1 мм |
Световой диаметр
|
≥ 22 мм |
Качество поверхности
|
S-D 60-40 |
Материал подложки
|
Плавленый кварц |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
