Блокирующие фильтры используют для подавления излучения на длине волны лазера. При этом данные фильтры обеспечивают пропускание в широким спектральном диапазоне. В качестве таких фильтров можно было бы использовать тонкопленочные узкополосные фильтры с твердым покрытием, так как они обеспечивают высокий коэффициент пропускания (> 90%), блокировку лазерной линии (OD > 6) и имеют небольшую полосу блокировки (~ 3% длины волны лазера), но стандартные тонкопленочные фильтры имеют ограниченную полосу пропускания. Поэтому инженеры-оптики использовали «голографические» или «Rugate» режекторные фильтры, так как они обладают большим диапазоном пропускания. Однако, голографические фильтры менее надежны и обладают более низким коэффициентом пропускания и более высокой стоимостью, а также могут усложнять систему.
Компания Semrock совершила прорыв в технологии оптических блокирующих фильтров, объединяя в себе все преимущества стандартных тонкопленочных режекторных фильтров с твердым покрытием, при этом добившись сверхшироких полос пропускания.

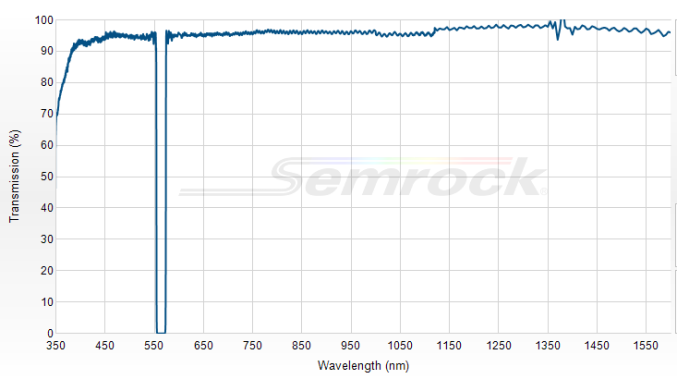

NF03-561E-25 - блокирующий фильтр серии StopLine класса E, что соответствует полосам пропускания от УФ до БИК, а именно от 350 нм до 1600 нм. Данный фильтр оптимизирован для длины волны 561.4 нм и имеет полосу блокировки шириной 19 нм.
Ключевые особенности:
- Блокирующие фильтры StopLine E-класса имеют сверхширокую полосу пропускания (от 350 до 1600 нм) c Tavg > 93%
- Блокировка лазерной линии (OD > 6 @561.4 нм)
- Длина волны лазера = 561.4 нм
- Типичная ширина полосы блокировки излучения = 19 нм
- Высокий порог лазерного повреждения > 1 Дж/см2
- Для блокировки нескольких лазерных линий доступны многополосные фильтры
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса пропускания 1
|
350 – 400 нм @Tavg > 80% |
Полоса пропускания 2
|
400 – 540.2 нм @Tavg > 93% |
Полоса пропускания 3
|
582.6 – 1600 нм @Tavg > 93% |
Полоса блокировки 1
|
13 нм (тип.) (ODabs > 6 @561.4 нм) |
Длина волны лазера
|
561.4 нм |
Угол падения излучения
|
0 ± 5° |
Полуугол при вершине конуса
|
5° |
Порог повреждения
|
1 Дж/см2 @ 532 нм (10 нс импульсы) |
neff
|
1.93 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Ширина фильтра (в оправе)
|
3.5 мм |
Допуск на ширину (в оправе)
|
± 0.1 мм |
Световой диаметр
|
≥ 22 мм |
Качество поверхности
|
S-D 60-40 |
Материал подложки
|
Плавленый кварц |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
