Блокирующие фильтры идеальны для приложений, где требуется почти полное подавление лазерной линии при пропускании как можно большего количества "не лазерного света". Тонкопленочные узкополосные фильтры с твердым покрытием предлагают превосходное решение для таких приложений из-за их превосходного пропускания (> 90%), надежного блокирования лазерной линии (OD> 6) с узкой шириной полосы блокировки (~ 3% длины волны лазера) и высокого порога повреждения (> 1 Дж/см2).
Однако до настоящего времени основным недостатком стандартных тонкопленочных блокирующих фильтров был ограниченный диапазон полосы пропускания. Чтобы получить более широкую полосу пропускания, инженеры-оптики должны были использовать «голографические» или «Rugate» режекторные фильтры. К сожалению, голографические фильтры менее надежны и обладают более низким коэффициентом пропускания (из-за ламинированной структуры на основе желатина), более высокой стоимостью (в результате последовательного процесса производства) и могут усложнять систему.

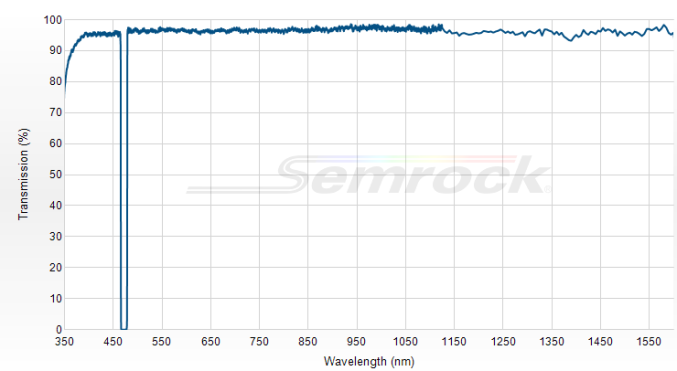

Узкополосные фильтры Semrock E-grade StopLine предлагают прорыв в технологии оптических блокирующих фильтров, объединяя в себе все преимущества стандартных тонкопленочных режекторных фильтров с твердым покрытием и сверхшироких полос пропускания, которые ранее были возможны только для голографических и Rugate фильтров. Спектральные характеристики фильтров StopLine класса E соответствуют полосам пропускания, простирающимися от УФ (<350 нм) до ближнего ИК (> 1600 нм).
Ключевые особенности:
- Блокирующие фильтры StopLine E-класса имеют сверхширокую полосу пропускания (от 350 до 1600 нм) c Tavg > 93%
- Глубокая блокировка лазерной линии (OD> 6@473 нм)
- Длина волны лазера = 473 нм
- Типичная ширина полосы блокировки излучения = 13 нм
- Высокий порог лазерного повреждения > 1 Дж/см2
- Для блокировки нескольких лазерных линий доступны многополосные фильтры
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса пропускания 1
|
350 – 400 нм @Tavg > 80% |
Полоса пропускания 2
|
400 – 458.7 нм @Tavg > 93% |
Полоса пропускания 3
|
487.3 – 1600 нм @Tavg > 93% |
Полоса блокировки 1
|
13 нм (тип.) (ODabs > 6 @473 нм) |
Длина волны лазера
|
473 нм |
Угол падения излучения
|
0 ± 5° |
Полуугол при вершине конуса
|
5° |
Порог повреждения
|
1 Дж/см2 @ 532 нм (10 нс импульсы) |
neff
|
1.85 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Ширина фильтра (в оправе)
|
3.5 мм |
Допуск на ширину (в оправе)
|
± 0.1 мм |
Световой диаметр
|
≥ 22 мм |
Качество поверхности
|
S-D 60-40 |
Материал подложки
|
Плавленый кварц |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
