Дистрибьютор LBTEK в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LBTEK, полную техническую поддержку, а также поставку образцов.

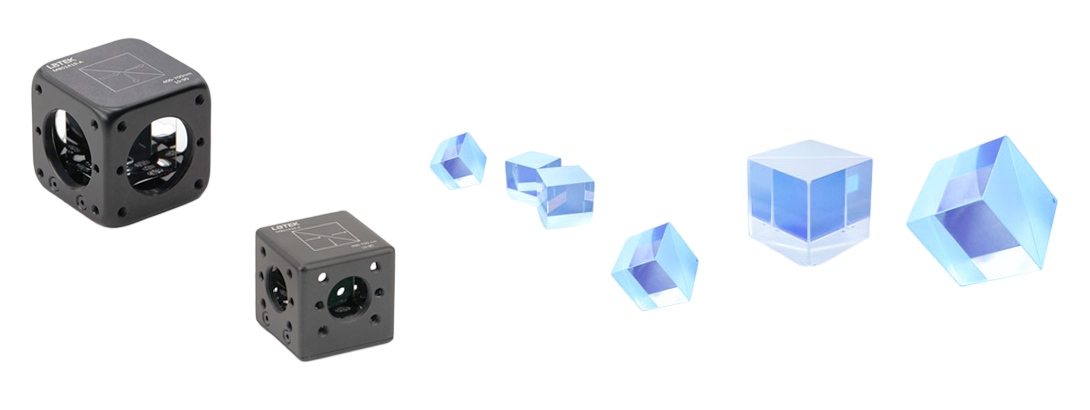

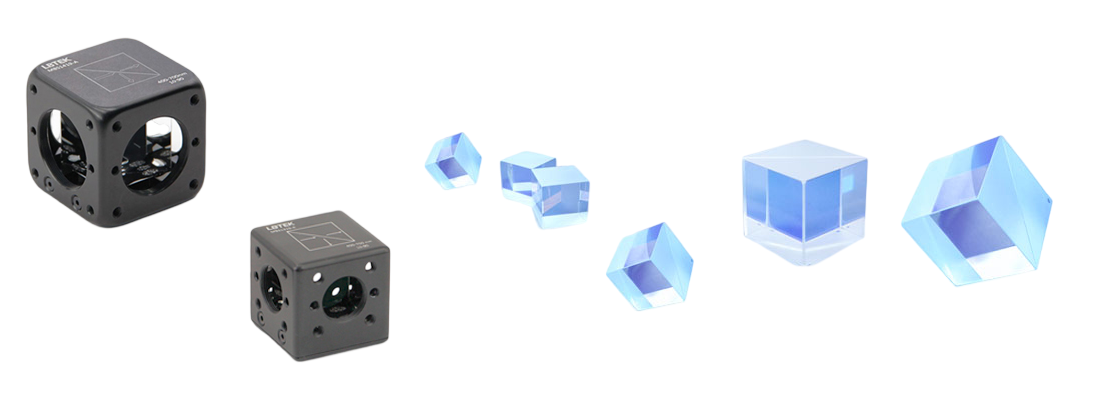

Неполяризационные светоделительные кубы LBTEK предназначены для разделения падающего оптического излучения на прошедший и отражённый пучки с заданным отношением интенсивностей. Характеристики светоделителя слабо зависят от состояния поляризации падающего излучения, что позволяет использовать его в системах, где необходимо сохранить исходные поляризационные свойства пучка.
Куб состоит из двух прямоугольных призм из оптического стекла N-BK7. На гипотенузную поверхность нанесено диэлектрическое неполяризационное светоделительное покрытие, а на внешние рабочие поверхности – просветляющее покрытие.
Доступны варианты отношения отражения к пропусканию 10:90, 30:70, 50:50, 70:30 и 90:10 (R:T). Светоделители предлагаются для нескольких спектральных диапазонов, включая 400–700, 700–1100 и 1100–1650 нм.
Ключевые особенности
- Неполяризационное разделение оптического излучения.
- Слабая зависимость характеристик от поляризации падающего света.
- Материал – оптическое стекло N-BK7.
- Диэлектрическое светоделительное покрытие.
- Просветляющее (AR) покрытие рабочих поверхностей.
- Несколько вариантов отношения отражения к пропусканию.
- Отношения R:T – 10:90, 30:70, 50:50, 70:30 и 90:10.
- Несколько вариантов рабочего спектрального диапазона.
- Отражённый пучок выходит под углом 90°.
- Качество поверхности 40/20.
|
Тип
|
Неполяризационный светоделительный куб |
|
Материал
|
N-BK7 |
|
Отношение отражения к пропусканию (R:T)
|
10:90; 30:70; 50:50; 70:30; 90:10 |
|
Рабочая длина волны
|
400–700; 700–1100; 1100–1650 нм |
|
Светоделительное покрытие
|
Диэлектрическое неполяризационное |
|
Просветляющее покрытие
|
AR |
|
Среднее отражение AR-покрытия
|
<0,5% при угле падения 6° |
|
Качество поверхности (Scratch/Dig)
|
40/20 |
|
Допуск размеров
|
+0,0 / −0,2 мм |
|
Угол выхода прошедшего пучка
|
0° ±5 угл. мин |
|
Угол выхода отражённого пучка
|
90° ±5 угл. мин |
- Разделение лазерного пучка на два оптических канала.
- Получение заданного соотношения мощности отражённого и прошедшего излучения.
- Работа с излучением различной поляризации.
- Интерферометрические системы.
- Оптические измерительные установки.
- Системы формирования и управления лазерными пучками.
- Спектроскопические установки.
- Лабораторные и исследовательские оптические системы.
