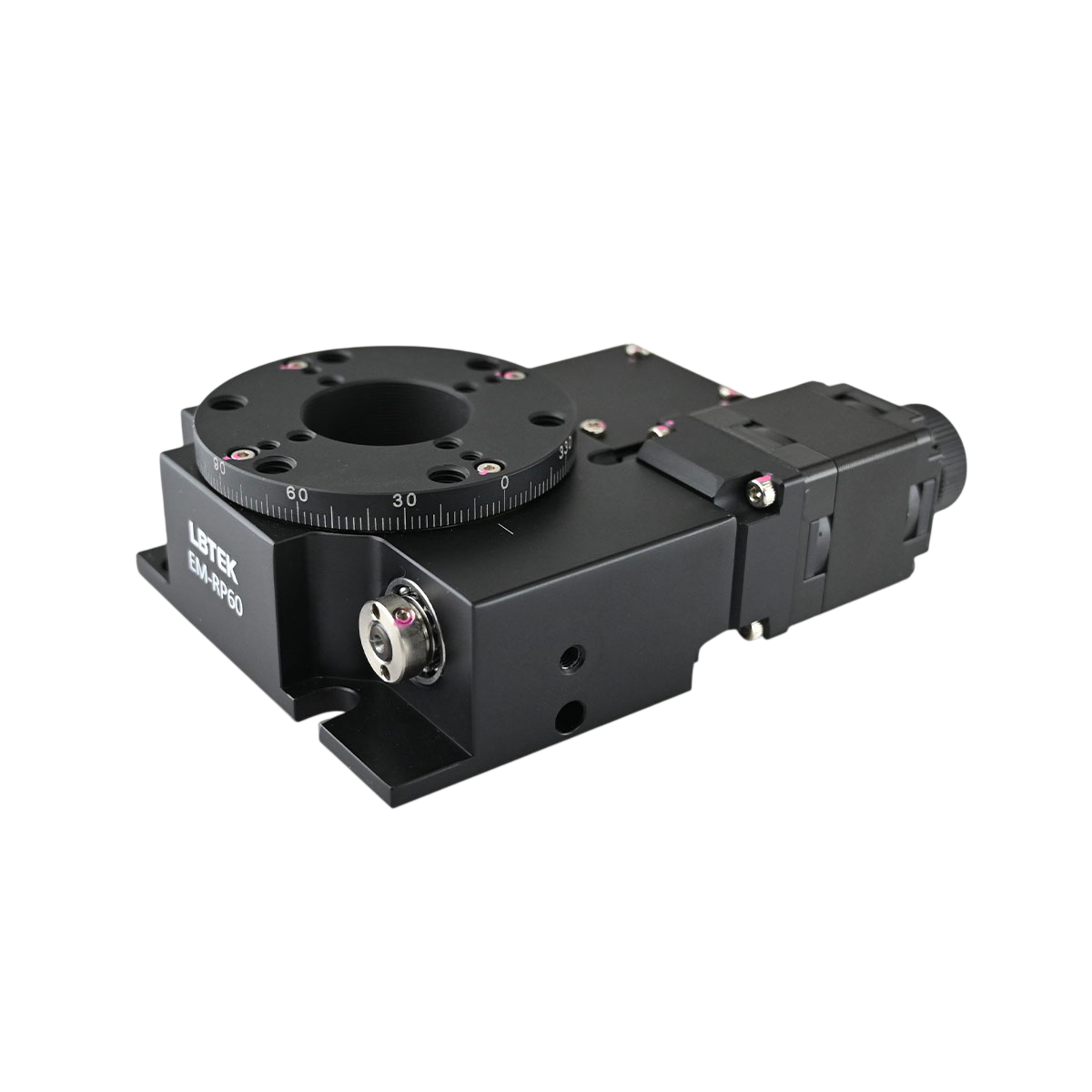

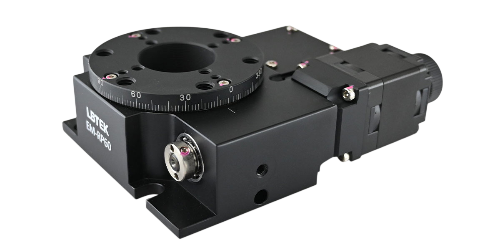

Моторный поворотный трансляционный столик от LBTEK обеспечивает непрерывное вращательное движение на 360°, с круговой шкалой с ценой деления 2° и разрешением до 0,001° или 0,0018° при субдискретизации. Точное управление вращательным движением осуществляется с помощью шагового двигателя, приводящего в действие червячный механизм, который управляет кареткой столика, работающей на шарикоподшипниковых направляющих с глубокими канавками. Основание имеет три или четыре отверстия с цековкой под винты M6 для установки на оптические столы или столики собственной конструкции с использованием входящих в комплект трёх или четырёх винтов с цилиндрической головкой под шестигранный ключ M6. Поверхность платформы EM-RP40 имеет набор резьбовых отверстий M6, равномерно расположенных по опорной окружности диаметром 25 мм, с центральным сквозным резьбовым отверстием SM05. Трансляционный столик EM-RP60 включает набор резьбовых отверстий M4 с шагом 22 мм, набор резьбовых отверстий M3 с шагом 30 мм и набор резьбовых отверстий M6 по опорной окружности диаметром 50 мм, с центральным сквозным резьбовым отверстием SM1. Столик EM-RP100 имеет набор резьбовых отверстий M6, равномерно расположенных по опорной окружности диаметром 75 мм, с центральным сквозным отверстием SM2. Пользователи могут устанавливать оптические компоненты или собирать оптические системы с использованием механических деталей с теми же спецификациями резьбы. Для моторного поворотного трансляционного столика требуется контроллер моторных столиков. LBTEK предлагает для выбора контроллеры серии EM-CV5-x. Примечание: соответствующие моторные поворотные трансляционные столики не включают прижимные кольца для оптических компонентов.
Ключевые особенности:
- Комбинированный механизм направляющих на глубоких шарикоподшипниках
- Червячный редуктор
- Пятифазный шаговый двигатель
- Непрерывное вращение 360°
- Совместимость с контроллерами для моторизированных трансляционных столиков
