- 1550 нм
- PM
- SMF-28
- 25 dB
- -55~+80 °C
- FC/APC
- FC/UPC
Официальный дистрибьютор Optilab в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Optilab, полную техническую поддержку, а также поставку образцов.

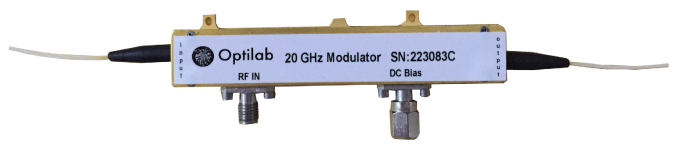

Модулятор интенсивности IM-1550-20-TQ разработан для TDM и WDM со скоростью 20 Гбит/с, он также может быть использован для аналоговой модуляции до 20 ГГц для спутниковых каналов, удаленного взаимодействия антенн и РЧ по оптоволокну. Это литиевый модулятор, который доказал свою исключительную стабильность в течение длительных периодов времени и отличную стабильность в цепи со смещением, работающей в диапазоне от 1530 до 1610 нм. Он отлично выдерживает рабочие температуры в диапазоне от -55 ° C до +80 ° C, а низкие вносимые потери обеспечивают максимальную мощность передачи. IM-1550-20-TQ использует входное волокно с сохранением поляризации (PM) и одномодовое выходное волокно (SM). IM-1550-20-TQ имеет отдельные порты RF и смещения
Ключевые особенности:
- S21 3 дБ диапазон ≥ 20 ГГц
- Отличная стабильность в смещённой цепи
- Диапазон длин волн 1530 - 1610 нм
- Конструкция "нулевого чирпа"
АО «ЛЛС» является официальным дистрибьютором компании Optilab на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Рабочие длины волн
|
1530-1610 нм |
Электро-оптическая полоса
|
до 20 ГГц |
Вносимые потери
|
≤ 5.0 дБ |
Полуволновое напряжение V
|
≤ 5.7 В typ. @ DC |
Входная оптическая мощность
|
100 мВт (max) |
Чирп
|
< ± 0.2 |
Коэффициент экстинкции
|
≥ 25 дБ |
Оптические потери на отражение
|
≤ -45 дБ |
S11 потери на отражение (РЧ порт)
|
≤ 10 дБ @10 ГГц |
Полуволновое напряжение V
|
≤ 10 В @ DC |
Входная мощность РЧ
|
27 дБм (max) |
Сопротивление (РЧ порт)
|
50 Ом |
S21 диапазон (порт смещения)
|
500 МГц |
Сопротивление (порт смещения)
|
>1 МОм |
Рабочий температурный диапазон
|
-55ºC - +80ºC |
Температура хранения
|
-60ºC - +85ºC |
Влажность
|
0%-90% |
Тип входного волокна
|
Panda PM 1550 |
Тип выходного волокна
|
SMF-28 |
Входной коннектор
|
FC/APC или FC/UPC |
Выходной коннектор
|
FC/APC или FC/UPC |
Материал
|
LiNbO3 |
Коннектор РЧ порта
|
K коннектор |
Коннекторы порта смещения
|
2 pin |
Габаритные размеры (дюймы)
|
3.783” x 0.981” x 0.64” |
Области применения:
- Передача РЧ сигнала по волокну (RFoF) в частотном диапазоне 20 ГГц
- Удалённые антенны
- TDM и WDM до 25 Гбит/с
