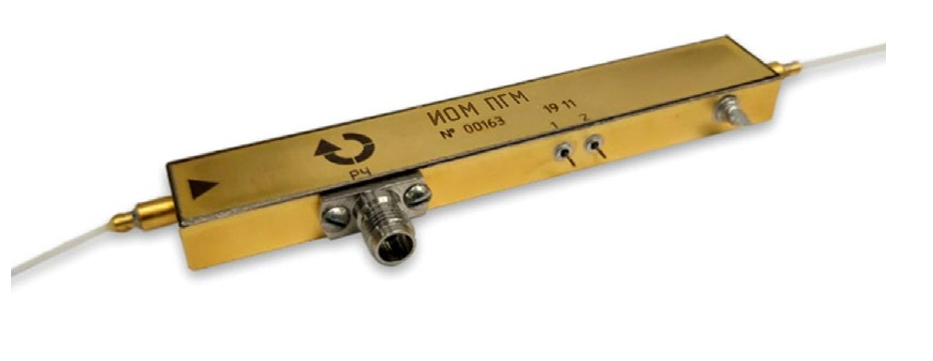

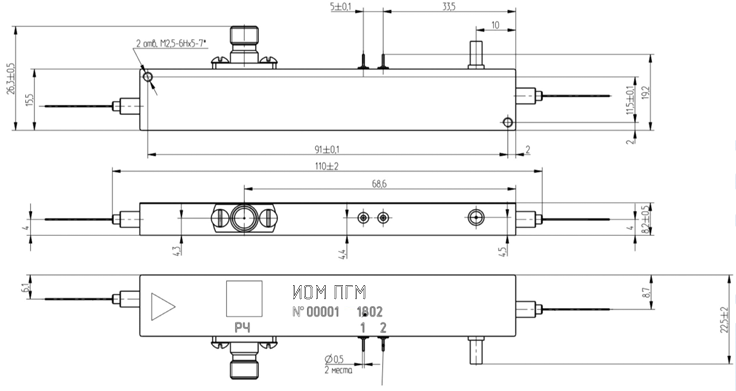

Модулятор интегрально-оптический c повышенной глубиной модуляции предназначен для амплитудной модуляции оптического излучения C и L диапазона длин волн (от 1530 до 1625 нм) аналоговым сверхвысокочастотным электрическим сигналом диапазона частот в пределах от 10 МГц до 20 ГГц, глубина модуляции (отношение оптической мощности в минимуме пропускания к оптической мощности в максимуме пропускания) от 45 до 75 дБ. Модулятор построен на основе интегрально-оптического кристалла ниобата лития собственной разработки и производства, имеет полностью герметичный корпус для работы в широком диапазоне температур (от минус 60 до плюс 70*С), оснащается стандартным СВЧ-соединителем типа IX или 3,5 мм (SMA совместимый). Возможно исполнение с сохранением поляризации для входного и выходного волокна. Стандартная длина входного и выходного оптического волокна 2000+-10 мм.
Особенности:
- Лучшая в отрасли глубина модуляции
- Высокая поляризационная экстинкция
- Климатическое исполнение УХЛ 3.1
- Механическое исполнение М3 по ГОСТ 25467-82
Информация для заказа
ИОМ ПГМ-ХХ-Z1-Z2-W1-P1-P2- ХХ – ширина полосы пропускания (03 – не менее 3 ГГц; 05 – не менее 5 ГГц; 10 – не менее 10 ГГц; 20 – не менее 20 ГГц);
- Z1 – тип входного оптического соединителя (FA – FC/APC; FU – FC/UPC);
- Z2 – тип выходного оптического соединителя (FA – FC/APC; FU – FC/UPC);
- W1 – тип СВЧ соединителя (00 – тип IX; 01 – тип 3,5 мм);
- P1 – оптическая поляризация на входе (00 – линейная по медленной оси; 01 – линейная по быстрой оси);
- P2 – оптическая поляризация на входе (00 – линейная по медленной оси; 01 – линейная по быстрой оси).
|
Ширина полосы пропускания
|
20 ГГц (Макс.) |
|
Обратные отражения СВЧ, S11
|
–9,0 (Мин.) –6,0 (Макс.) дБ |
|
Диапазон рабочих длин волн
|
1530–1625 нм |
|
Полуволновое напряжение
|
6,0 (Номин.) 8,0 (Макс.) В |
|
Глубина модуляции
|
65,0 (Мин.) 70,0 (Номин.) 75,0 (Макс.) дБ |
|
Оптические вносимые потери
|
5,5 (Номин.) 6,8 (Макс.) дБ |
|
Предельные условия эксплуатации
|
|
|
Мощность СВЧ сигнала
|
≤ 30 дБм |
|
Мощность оптического излучения
|
≤ 20 дБм |
|
Диапазон рабочих температур
|
–60 … +70 °C |
|
Диапазон температур хранения
|
–60 … +85 °C |
- Амплитудная модуляция оптического излучения
- Генерация боковых гармоник в оптическом спектре
- Системы когерентной и квантовой связи
- Системы опроса оптических датчиков
- Системы радиофотоники
- Генерация боковых гармоник
