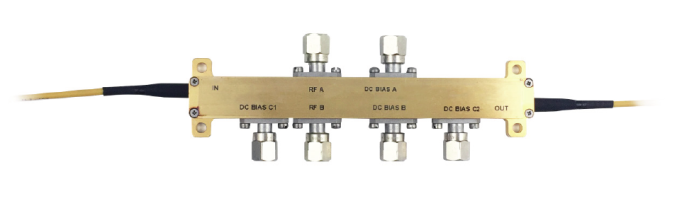

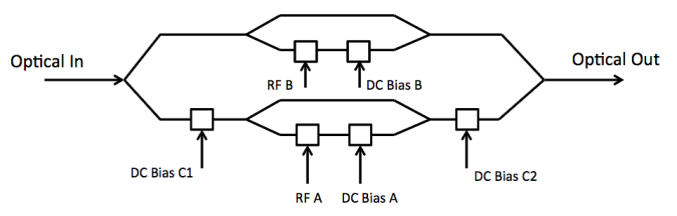

Модулятор DQPSK-OM-12 (DQPSK - двойная квадратурная фазовая модуляция) от Optilab основан на двойной параллельной структуре двух модуляторов Маха-Цендера. Каждый внутренний модулятор предназначен для поддержки 12 Гбит/с сигналов. Встроенный поляризатор обеспечивает высокие коэффициенты экстинкции, необходимые для формата модуляции DQPSK.
Особенности
- Два модулятора Маха-Цендера с двумя РЧ входами
- Ширина пропускания канала 12 Гбит/с
- 4 порта со смещением постоянным током
- Низкие вносимые потери 5 дБ
- Коэффициент экстинкции > 25 дБ
АО «ЛЛС» является официальным дистрибьютором компании Optilab на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Официальный дистрибьютор Optilab в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Optilab, полную техническую поддержку, а также поставку образцов.
Модулятор DQPSK-OM-12 (DQPSK - двойная квадратурная фазовая модуляция) от Optilab основан на двойной параллельной структуре двух модуляторов Маха-Цендера. Каждый внутренний модулятор предназначен для поддержки 12 Гбит/с сигналов. Встроенный поляризатор обеспечивает высокие коэффициенты экстинкции, необходимые для формата модуляции DQPSK.
Особенности
- Два модулятора Маха-Цендера с двумя РЧ входами
- Ширина пропускания канала 12 Гбит/с
- 4 порта со смещением постоянным током
- Низкие вносимые потери 5 дБ
- Коэффициент экстинкции > 25 дБ
АО «ЛЛС» является официальным дистрибьютором компании Optilab на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Длина волны лазера
|
1554 нм |
S11 A макс 1 ГГц -4 ГГц
|
-11 дБ |
S11 A макс 4 ГГц -5 ГГц
|
-13.1 дБ |
S11 В макс 1 ГГц -4 ГГц
|
-11.2 дБ |
S11 В макс 4 ГГц -5 ГГц
|
-13.8 дБ |
S11 В макс 5 ГГц -8 ГГц
|
-17.4 дБ |
S11 А макс 5 ГГц -8 ГГц
|
-16.5 дБ |
S11 совокупная разница
|
0.035 |
Полуволновое напряжение смещения А
|
3.3 |
Полуволновое напряжение смещения В
|
3.2 |
РЧ А
|
27 дБ |
РЧ В
|
27 дБ |
С
|
27 дБ |
Полуволновое напряжение С1
|
7.2 В |
Полуволновое напряжение С2
|
7.0 В |
Дисбаланс потерь А-В
|
-0.1 дБ |
РЧ S21 спад A 1-8 ГГц
|
-4.4 дБ |
РЧ S21 спад В 1-8 ГГц
|
-4.5 дБ |
Выходной коэффициент экстинкции поляризации (PER)
|
25 дБ |
Баланс FOM
|
-0.12 |
Потери
|
5.2 дБ |
- DQPSK передача
- BPSK, DPSK модуляции
- 2 x12 Гбит/с сеть
- Научные исследования
- Free space системы передачи
