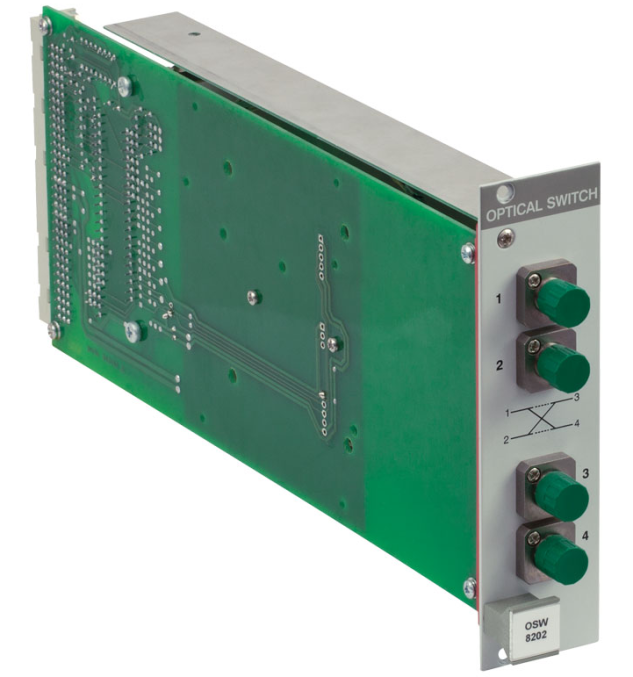

- Оптический MEMS переключатель для установки в модули PRO8, конфигурация: 2 x 2, FC/APC разъемы
Оптические переключатели серии OSW8000 представляют собой подключаемые модули на основе MEMS (микроэлектромеханической системы) для платформы PRO8. Они служат дополнительными «блоками» при построении автоматизированных оптических тестовых сетей. Доступны четыре различных модуля двунаправленной коммутации, обеспечивающие очень гибкую маршрутизацию оптических сигналов. Эти двунаправленные переключатели имеют типичное время переключения 0,5 мс и широкий диапазон длин волн от 1240 нм до 1610 нм. Четыре различных модуля содержат переключатели 1x2, 1x4, 1x8 и 2x2 с низкими вносимыми потерями и воспроизводимостью ± 0,01 дБ.
Технология МЭМС для длительного срока службы
Механизм переключения основан на кремниевой технологии MEMS, которая обеспечивает очень долгий срок службы и по своей сути быструю. Эта технология также обеспечивает очень низкий уровень перекрестных помех между каналами; переключатели 1x4 и 1x8 имеют максимальную характеристику перекрестных помех -60 дБ. Оба 1x2 и 2x2 рассчитаны на -50 дБ.
Удобное управление
Меню дисплея шасси PRO8 позволяет конфигурировать любой модуль OSW8000. Доступ к рабочим параметрам легко получить с помощью мнемонических символов, а простые подсказки обеспечивают удобство операций.
Ключевые особенности:
- Рабочая длина волны: 1240 - 1610 нм
- Время переключения: <1 мс
- Волоконно-оптические переключатели на основе MEMS
- Четыре конфигурации переключения: 1x2, 1x4, 1x8 или 2x2
- Драйверы LabVIEW ™ и LabWindows ™ / CVI
- Все модели занимают 1 слот PRO8
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Длины волн
|
1240 - 1610 нм |
Конфигурации
|
2х2 |
Тип волокна
|
9/125/900, Corning SMF28e |
Скорость переключения
|
1 мс (макс.); 0.5 мс (тип.) |
Вносимые потери
|
тип. 0.7 дБ, макс. < 1.5 дБ |
Тип коннектора
|
FC/APC |
Оптическая мощность
|
+17 дБм (50 мВт) |
Перекрестные помехи
|
- 50 дБ |
Обратное отражение
|
- 45 дБ |
Потери, зависящие от поляризации
|
< 0.2 дБ |
Диапазон рабочих температур
|
0 … +35°C |
