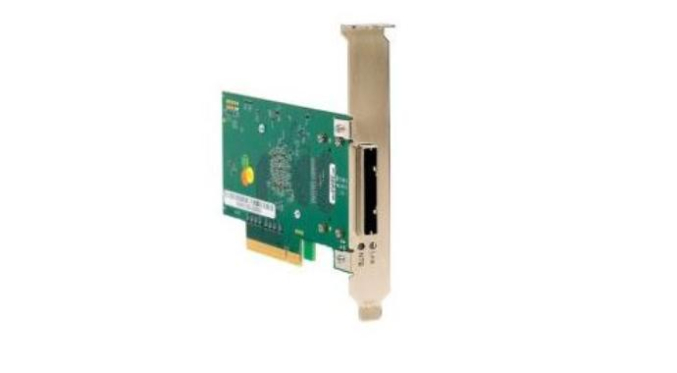

M9048A - это интерфейсная плата PCIe для компьютеров со слотами расширения PCIe. Она используется для создания высокоскоростного канала связи внешнего ПК с шасси в формате AXIe, такими как M9502A/5A, или кабельным интерфейсом PCIe, например, M9021A. Модуль имеет кабельное соединение PCIe Gen 2 x8, обеспечивающее скорость передачи данных до 4 Гб/с, что позволяет создавать высокопроизводительные системы с использованием настольных или монтируемых в стойку компьютеров.
В модуле M9048A используется коммутатор PCIe со схемой выделения тактового сигнала, обеспечивающий высокое качество тактового сигнала, передаваемого по кабелю PCIe к шасси в формате PXIe или AXIe. Благодаря этому M9048A обеспечивает постоянное высокоскоростное соединение, которое имеет стабильно высокие характеристики и соответствует параметрам Gen 2, независимо от используемого ПК. Устройство может также работать в большинстве слотов ПК, соответствующих параметрам Gen 3, поскольку данные могут последовательно передаваться через коммутатор Gen2 на плате.
Модуль оснащен кабельным разъемом x8 Molex, подходящим для кабелей x8-x8, которые обеспечивают скорости передачи данных Gen 2, например, Y1202A. Работа модуля M9048A прозрачна для приложений и не требует программных драйверов.
Особенности
- Коммутатор PCIe оснащен схемой выделения тактового сигнала
- Подключение шасси в формате AXIe M9502A/M9505A или шасси в формате PXIe M9018A при использовании с кабельным интерфейсом M9021A для настольных или монтируемых в стойку ПК с помощью стандартного кабеля PCIe x8
- Кабельный разъем PCIe и плата PCIe половинной длины для компьютерных слотов x8 или x16
Компания АО «ЛЛС» является дистрибьютором компании Keysight Technologies на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Формат платы
|
низкий профиль |
PCI крепеж
|
стандартный/с низким профилем |
Размеры
|
55 мм x 114 мм |
Совместимость с компьютерными слотами
|
x8 Gen 2 или Gen 3; x16 Gen 2 или Gen 3 |
PCIe кабель
|
x8, Gen 2 |
Максимальная скорость передачи данных
|
4 Гб/с |
Индикаторы на передней панели
|
статус соединения и режим передачи |
Коннекторы кабеля
|
один x8 PCIe iPass |
Длина кабеля
|
до 2 м |
Потребляемая мощность
|
7 Вт |
Диапазон рабочих температур
|
0° C – 55° C |
Температура хранения
|
-40° C – 70° C |
Эксплуатационная высота над уровнем моря
|
до 3048 м |
Влажность воздуха
|
95% |
Применение:
Подключение внешнего компьютера к шасси в формате AXIe или PXIe
