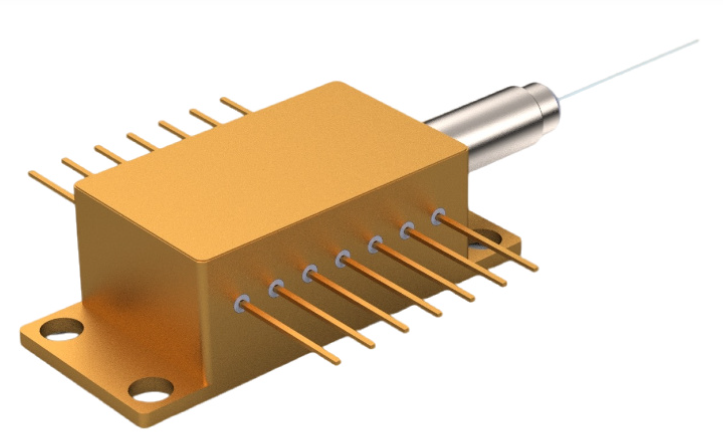

Высокомощный лазерный модуль Litecore разработан в качестве источника непрерывного излучения для систем CATV, оптики свободного пространства, WDM-сетей, LiDAR и других применений. Модуль имеет гальваническую развязку по постоянному току и объединяет в себе лазерный диод, термоэлектрический охладитель (TEC, элемент Пельтье), терморезистор и фотодиод контроля мощности. Компонент размещен в корпусе 14-pin типа «бабочка». Оптический изолятор установлен непосредственно на TEC внутри корпуса. Благодаря высокоэффективной схеме сопряжения с волокном модуль обеспечивает выходную мощность в непрерывном режиме, превышающую 50, 60, 70 или 80 мВт (в зависимости от исполнения).
Ключевые особенности:
- Длина волны: 1550 нм
- Выходная мощность: до 80 мВт в непрерывном режиме
- Непрерывный режим (CW)

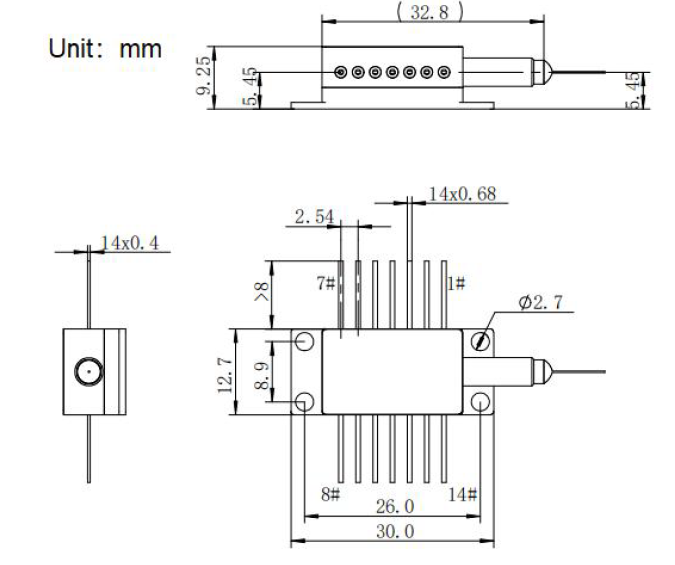

- Тип корпуса: 14-pin «бабочка» с волоконным выходом
- Встроенные компоненты: TEC (элемент Пельтье), терморезистор, фотодиод контроля мощности (MPD), оптический изолятор
- Волокно с сохранением поляризации (PM) в оболочке 900 мкм
- Узкая ширина линии: опционально от 100 до 300 кГц
Информация для заказа:
DFB-BTF14-1550-XX-XXX, где:
- XX – мощность в дБм (19 дБм ≈ 80 мВт)
- XXX – ширина линии (100, 200, 300 кГц)
|
Партномер |
Тип |
Корпус |
Длина волны, нм |
Мощность, дБм |
Ширина линии, кГц |
|
DFB-BTF14-1550-19-100 |
DFB |
BTF14 |
1550 |
19 |
100 |
|
DFB-BTF14-1550-19-200 |
DFB |
BTF14 |
1550 |
19 |
200 |
|
DFB-BTF14-1550-19-300 |
DFB |
BTF14 |
1550 |
19 |
300 |
|
Электрооптические характеристики
|
|
|
Пиковая длина волны (Iраб = 500 мА)
|
1550.12 ± 0.5 нм (Тип.) |
|
Выходная оптическая мощность (Iраб = 500 мА, T = 25 °C)
|
80 (Мин.) мВт |
|
Ширина линии генерации (опция)
|
100 / 200 / 300 кГц (Макс.) |
|
Оптическая изоляция
|
30 (Мин.) дБ |
|
Коэффициент подавления боковых мод (Pраб = Pвых)
|
48 (Мин.) дБ |
|
Коэффициент поляризационной экстинкции
|
18 (Мин.) дБ |
|
Температурный коэффициент длины волны
|
0.1 нм/°C (Тип.) |
|
Сопротивление терморезистора (T = 25 °C)
|
9.5 (Мин.) 10 (Тип.) 10.5 (Макс.) кОм |
|
B-коэффициент терморезистора
|
3900 К (Тип.) |
|
Ток фотодиода контроля (Iраб = Iраб, VMPD = –5 В)
|
100 (Мин.) 2500 (Макс.) мкм |
|
Предельно допустимые параметры
|
|
|
Рабочая температура корпуса
|
–40…75 °C |
|
Температура хранения
|
–40…85 °C |
|
Относительная влажность при хранении
|
0…85 % |
|
Прямой ток лазера
|
600 мА (Макс.) |
|
Прямое напряжение лазера
|
3 В (Макс.) |
|
Обратное напряжение лазера
|
2 В (Макс.) |
|
Обратное напряжение фотодиода
|
0…10 В |
|
Ток TEC
|
1.5 А (Макс.) |
|
Напряжение TEC
|
3.5 В (Макс.) |
|
Устойчивость к электростатическому разряду
|
500 В |
- Волоконно-оптические линии связи CATV
- Оптика свободного пространства
- Сети с частотным/плотным мультиплексированием (WDM/DWDM)
- Лидары (LiDAR)
- Распределенные волоконно-оптические датчики
