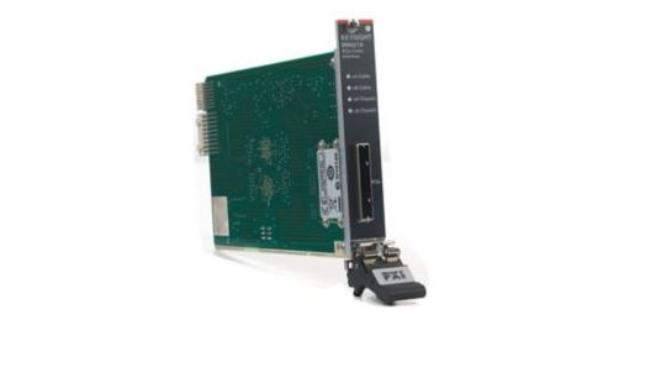

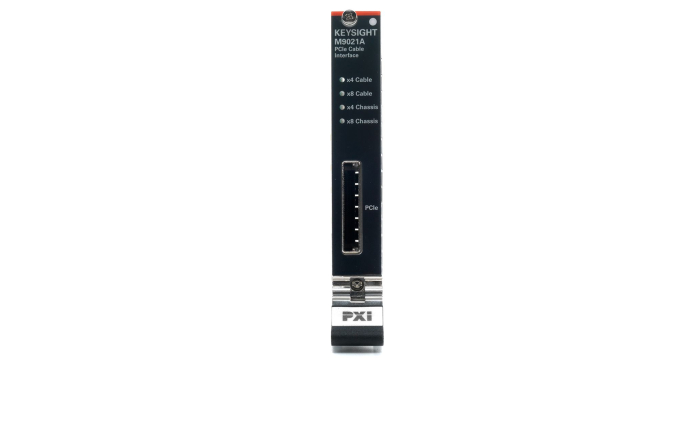

Модуль кабельного интерфейса PСIe M9021A
- Размер модуля
- 1 слот 3U PX
- PCIe кабель
- x8, Gen 2
- PXIe соединительная панель
- x8, Gen 2
- Максимальная скорость передачи данных
- 4 Гбайт/с
- Индикаторы на передней панели
- статус/размер линии
- Описание
- Описание
- Характеристики
- Рекомендации по использованию
M9021A - это кабельный интерфейс PCIe. созданный специально для использования с шасси M9018A. Он не совместим с другими шасси в формате PXIe. Данный интерфейс используется для создания последовательного канала связи между шасси и ПК с очень высокой пропускной способностью. Этот канал связи прозрачен для программ, работающих на компьютере, и обеспечивает прямое управление модулями в форматах PXI и PXIe.
Для увеличения производительности кабельный интерфейс PCIe M9021A рекомендуется использовать совместно с адаптером PCIe Gen 2 x8 для настольного ПК, например, Keysight M9048A, а также кабелем, обеспечивающим работу на скоростях передачи Gen 2, например, Keysight Y1202A. Для управления системой с помощью ноутбука кабельный интерфейс PCIe M9021A может подключаться к адаптеру в формате ExpressCard, например, Keysight M9045B. В этом случае, однако, скорость передачи данных будет ограничена до x1 Gen 1 (максимум 250 Мбайт/с).
Особенности
- 3U дизайн, занимает 1 слот в шасси PXIe M9018A
- Один канал связи x8 с объединительной платой PXIe
- Стандартный разъем PCIe x8 для использования со стандартными PCIe кабелями и внешними компьютерами
- Канал связи PCIe Gen 2 x8 гарантирует передачу данных со скоростью до 4 Гбайт/с с внешнего контроллера на шасси M9018A
- Прозрачная работа с программным обеспечением
Компания АО «ЛЛС» является дистрибьютором компании Keysight Technologies на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
-
ПараметрЗначение
-
Размер модуля1 слот 3U PX
-
PCIe кабельx8, Gen 2
-
PXIe соединительная панельx8, Gen 2
-
Максимальная скорость передачи данных4 Гбайт/с
-
Индикаторы на передней панелистатус/размер линии
-
Коннекторы на передней панели1 x8 PCIe iPass
-
Длина кабелядо 2 м
-
Потребляемая мощность5 Вт
-
Диапазон рабочих температур0° C – 55° C
-
Температура хранения-40° C – 70° C
-
Эксплуатационная высота над уровнем морядо 3048 м
-
Влажность воздуха95%
Применение:
Приложения, в которых управление шасси PXIe M9018A осуществляется с помощью внешнего компьютера
