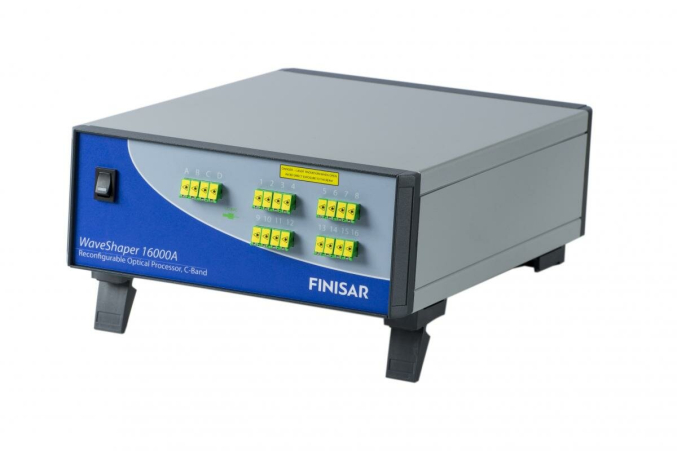

    Многопортовый оптический процессор серии WaveShaper 16000A

    Многопортовый оптический процессор серии WaveShaper 16000A

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Конфигурации порта
    •  1x19, 4x16, 8x12, 10x10
    • Диапазон рабочих частот
    •  191.1-196.46 ТГц (1526.0 - 1568.7 нм)
    • Полоса пропускания фильтра
    •  10 ГГц – 5.36 ТГц (0.08 – 42.7 нм)
    • Макс. вх. оптическая мощность
    •   +27 дБм
    • Макс. оптическая мощность на 50 ГГц канал
    • +13 дБм
    • Заказать товар
    • Описание
    • Характеристики
    • Рекомендации по использованию

    Реконфигурируемый оптический процессор WaveShaper 16000A представляет собой программируемый оптический фильтр MxN, селективный по длине волны, с управлением формой и фазой фильтра для каждой комбинации портов ввода / вывода. Прибор имеет всего 20 оптических портов. Их можно настроить программными командами на 1 x 19, 4 x 16, 8 x 12 или 10 x 10. Все эти комбинации портов работают в двух направлениях, поэтому также включены 19 x 1, 16 x 4 и 12 x 8. Охватывая всю С-полосу, WaveShaper 16000A сочетает в себе точное управление длиной волны, шириной полосы, формой и фазой фильтра с возможностью переключения и объединения нескольких сигналов в конфигурации «Add» или «Drop».


    Ключевые особенности:
    • Конфигурация порта: 1 x 19, 4 x 16, 8 x 12, 10 x 10
    • Основан на технологии LCoS
    • Контроль дисперсии фильтра
    • Переменная пропускной способности фильтра от 10 ГГц до более 5 ТГц
    • Разделение мощности каналов на несколько выходных портов
    • Программное обеспечение эмулятора канала FlexGrid
    • Интегрированный веб-сервер обеспечивает независимое от платформы управление

    АО «ЛЛС» является официальным дистрибьютором компании Finisar и представляет весь спектр ее продукции на территории РФ и стран СНГ. Мы предлагаем наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Получить дополнительную информацию вы можете, обратившись в нашу компанию.


    Характеристики
    • Параметр
      Значение
    • Конфигурации порта
       1x19, 4x16, 8x12, 10x10
    • Диапазон рабочих частот
       191.1-196.46 ТГц (1526.0 - 1568.7 нм)
    • Полоса пропускания фильтра
       10 ГГц – 5.36 ТГц (0.08 – 42.7 нм)
    • Макс. вх. оптическая мощность
        +27 дБм
    • Макс. оптическая мощность на 50 ГГц канал
      +13 дБм
    • Форма/тип фильтра
      Произвольная
    • Разрешение перестройки частоты
       ±1 ГГц (±8 пм)
    • Точность установки частоты
       ±2.5 ГГц (±20 пм)
    • Разрешение перестройки полосы пропускания
      ±1 ГГц (±8 пм)
    • Диапазон управления групповой задержкой
       -25...+25 пс
    • Диапазон управления затуханием
       0 - 35 дБ
    • Разрешение перестройки затухания
       0.1 дБ
    • Время расчета
      <500 мс
    • Вносимые потери
       < 5 дБ
    • Поляризационно-зависимые потери (PDL)
       0.4 дБ
    • Диф. групповая задержка (DGD)
       < 0.5 пс
    • Обратные потери
      >25 дБ
    • Интерфейс
       Ethernet (GbE), USB 2.0
    • Тип коннектора
      LC/APC
    • Потребляемая мощность
       <50 ВА
    • Габариты/вес
       241x88x316 мм, 3.8 кг
    • Диапазон рабочих температур
      +15...+35°C
    Применение:
    • Тестирование SDN
    • Тестирование DWDM систем
    • Мультиплексирование / Демультиплексирование
    • Эмуляция оптических компонентов
    Положить в корзину Название Выбрать количество Рабочий диапазон длин волн Конфигурация Тип коннектора Тип волокна Цена
    В корзину WS-16000A-C-R-3-AA-00
    C Встраиваемый LC/APC SM По запросу
    В корзину WS-16000A-C-M-3-AA-00
    C Модуль LC/APC SM По запросу
    В корзину WS-16000A-C-S-4-AA-00
    C Настольный LC/UPC SM По запросу
    В корзину WS-16000A-C-S-3-AA-00
    C Настольный LC/APC SM По запросу
