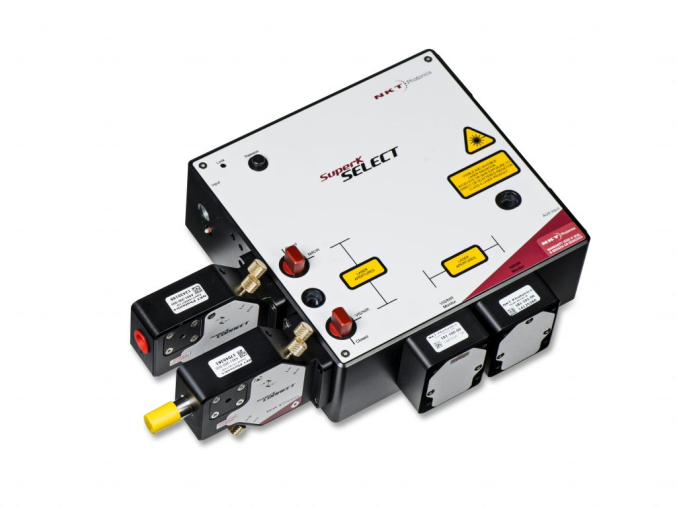

Многоканальный перестраиваемый фильтр SUPERK SELECT
- Диапазон длин волн
- 400 - 2400 нм
- Количество перестраиваемых линий
- 1 – 8 (на АОПФ)
- Полоса пропускания фильтра* АОПФ (УФ-видимый)
- 1,8 – 8,5 нм
- Полоса пропускания фильтра* АОПФ (видимый 1х / видимый 4х)
- 0,5– 1,85 нм / 2,5 – 8,5 нм
- Полоса пропускания фильтра* АОПФ (Видимый-ближний ИК)
- 3,5 – 14 нм
- Категория
- Перестраиваемые оптические фильтры
- Описание
- Описание
- Характеристики
- Рекомендации по использованию
SuperK SELECT – это многоволновый перестраиваемый фильтр на основе технологии акустооптических перестраиваемых фильтров (АОПФ). АОПФ перестраиваются по одной октаве оптической частоты, а SuperK SELECT позволяет объединить два кристалла АОПФ для охвата широкого спектра излучения. SuperK SELECT оснащен простым, удобным и точным устройством перенастройки для доступа к любой длине волны в спектре SuperK.
На SuperK SELECT можно установить до двух АОПФ, которые работают под управлением РЧ-драйвера. Наше программное обеспечение CONTROL автоматически опознает и подготавливает к работе АОПФ, установленные на SuperK SELECT.
SuperK SELECT оснащен одним или двумя акустооптическими перестраиваемыми фильтрами (АОПФ), которые позволяют выполнять перестраиваемое фильтрование по двум октавам в видимом, ближнем инфракрасном или инферакрасном спектрах. Каждая октава имеет собственный оптический выход, которым является либо свободно-пространственный коллимированный пучок (по умолчанию) или выход с передачей излучения по волокну. Можно непрерывно перестраивать до 8 длин волн одновременно для каждого АОПФ, а мощность каждой длины волны можно также контролировать при помощи программы CONTROL.
ОСОБЕННОСТИ:
- Диапазон длин волн от 400 до 2400 нм
- 8 одновременных, свободно настраиваемых каналов
- Двойной доступ VIS / nIR, VIS / IR, nIR / IR
- Волоконный/свободно - пространственный выход
- Простой в использовании интерфейс
АО «ЛЛС» является официальным дистрибьютором компании NKT Photonics на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
-
ПараметрЗначение
-
Диапазон длин волн400 - 2400 нм
-
Количество перестраиваемых линий1 – 8 (на АОПФ)
-
Полоса пропускания фильтра* АОПФ (УФ-видимый)1,8 – 8,5 нм
-
Полоса пропускания фильтра* АОПФ (видимый 1х / видимый 4х)0,5– 1,85 нм / 2,5 – 8,5 нм
-
Полоса пропускания фильтра* АОПФ (Видимый-ближний ИК)3,5 – 14 нм
-
Полоса пропускания фильтра* АОПФ (ближний ИК 1 / ближний ИК 2)1,8 – 5 нм / 2,6 – 9,6 нм
-
Полоса пропускания фильтра* АОПФ (ИК)6,4 – 19,8 нм
-
Эффективность отклонения АОПФ> 90 %
-
ПоляризацияЛинейная
-
Механический затворВстроенный для обоих портов
-
Защитная блокировка лазераВстроенная
-

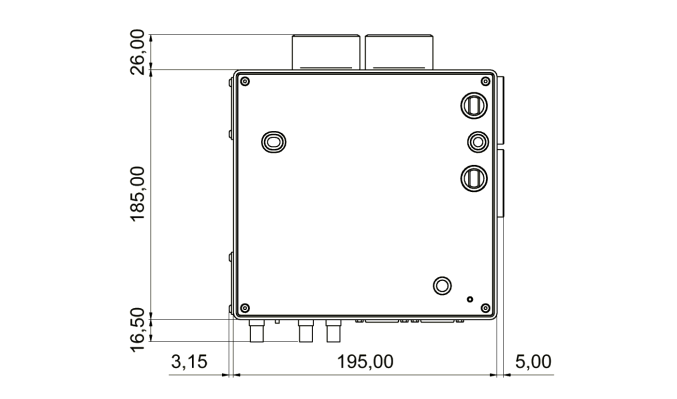

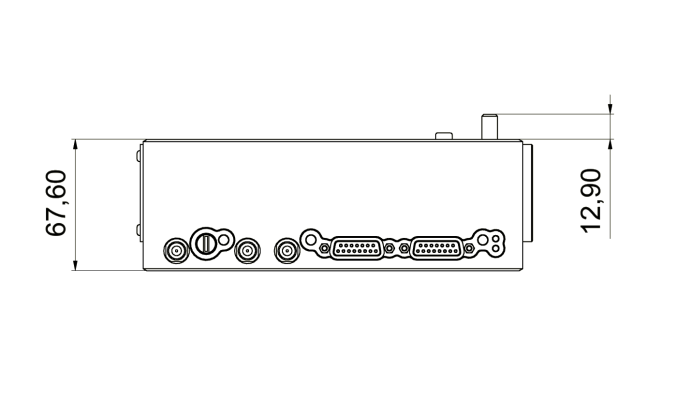

Габариты (ВхШхД)67,7х195х185 мм
-
Масса4 кг
-
Диапазон рабочих температур15-30 °C
-
Диапазон температур хранения5-50 °C
-
Влажность20-80 %
БЛОКИРОВКА МОЩНОСТИ, ВНЕШНЯЯ СТАБИЛИЗАЦИЯ МОЩНОСТИ:
Данная функция позволяет заблокировать выходную мощность SuperK SELECT при помощи встроенного фотодетектора. Просто подключите детектор к разъему BNC внешней обратной связи SuperK. Активирйте блокировку на панели управления, и SuperK Select будет блокировать выходную мощность. Устройства слежения за блокировкой питания доступны для обоих выходных портов. Долговременная стабильность заблокированного выхода обычно составляет +/- 0,5 % (в течение многих часов) в зависимости от длины волны.
ПЕРЕДАЧА ИЗЛУЧЕНИЯ ПО ОДНОМОДОВОМУ ВОЛОКНУ:
SuperK SELECT – это совместимая с SuperK CONNECT высокоэффективная система передачи излучения с широкополосными волокнами и различными вариантами концевой заделки, такими как разъемы FC/PC или высококачественные коллиматоры. Взаимодействие осуществляется через блок соединения волокон CONNECT, который обеспечивает простое и устойчивое одномодовое соединение, и который можно отсоединять и подсоединять без выравнивания.
SUPERK COMMAND (БЫСТРАЯ КОММУТАЦИЯ И МОДУЛЯЦИЯ ДЛИН ВОЛН):
SuperK COMMAND позволяет SuperK SELECT выполнять быструю развертку или коммутацию длин волн. Используя COMMAND, можно изменять длину волны или амплитуду в масштабе времени менее 100 мкс.
ПОДКЛЮЧЕНИЕ:
Связь между комплектующими SuperK и SuperK EXTREME осуществляется по специально разработанной шине. При подключении комплектующих не нужно скачивать дополнительные файлы или выполнять сложную настройку. Просто подключите дополнительное устройство, и SuperK автоматически распознает и установит его. Нужны дополнительные принадлежности? Нет проблем! К внешней шине можно подключать несколько дополнительных устройств, чтобы расширять область применения SuperK без каких-либо проблем. Вся информация о состоянии SuperK SELECT находится в программе CONTROL. Светодиоды на боковой панели SuperK SELECT сообщают пользователю о положении затвора (излучение), блокировке, подаваемом радиосигнале и напряжении питания через внешнюю шину. Кроме того, в SELECT встроен РЧ-коммутатор для переключения между двумя АОПФ без замены кабельного соединения.
