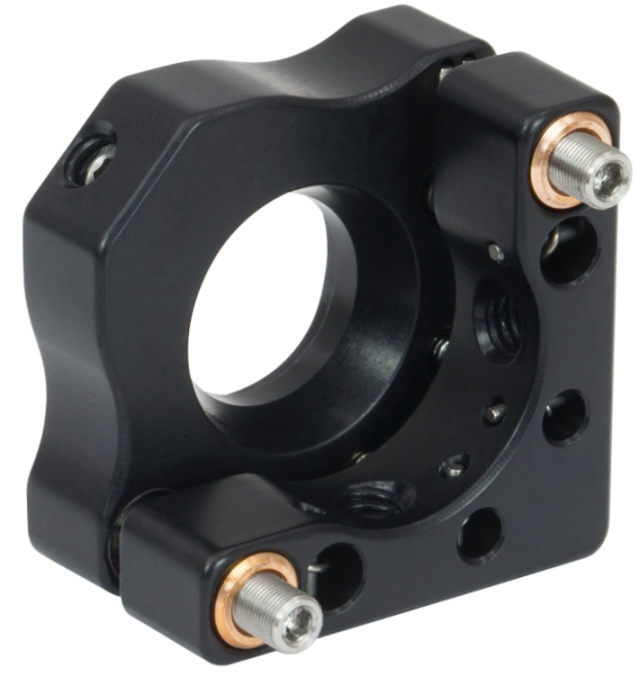

- Миниатюрный кинематический держатель оптики Ø10 мм, крепления: M3
Компактное кинематическое крепление для зеркала MK10 (/ M) от Thorlabs предназначено для крепления оптики Ø10 мм в оптомеханических установках, где пространство ограничено. Наряду с MK7 (/ M) и MK05 (/ M) это крепление с двумя регуляторами является одним из самых маленьких кинематических креплений Thorlabs с номинальной площадью основания 0,79 дюйма x 0,52 дюйма (20,0 мм x 13,2 мм). Зеркало фиксируется в трех точках с помощью стопорного винта с нейлоновым наконечником и монтажного отверстия с двумя отверстиями. Как установочный винт с нейлоновым наконечником, так и два регулировочных винта M2,5 x 0,20 подходят для шестигранного ключа 0,050 дюйма (1,3 мм), не входящего в комплект поставки. Для упрощения регулировки рекомендуется использовать винты с накатанной головкой 0,050 дюйма, которые продаются ниже. В качестве альтернативы доступно стопорное кольцо и гаечный ключ для фиксации регулировочных винтов в желаемом положении или для создания жесткого упора.
Ключевые особенности:
- Устанавливает оптику Ø10 мм толщиной не менее 0,04 дюйма (1,00 мм)
- Компактная площадь основания: 0,79 дюйма x 0,52 дюйма (20,0 мм x 13,2 мм)
- Угловой диапазон: ± 4 °
- Разрешение: 13,4 мрад / оборот (0,76 °) на оборот
- Монтажные отверстия 4-40 (M3) допускают левостороннюю или правостороннюю ориентацию
