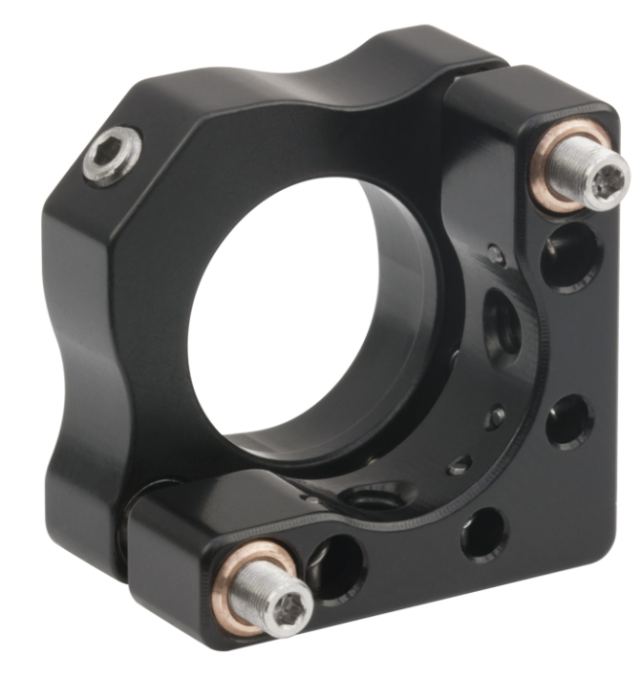

MK05/M - Миниатюрный кинематический держатель оптики Ø1/2"

MK05/M - Миниатюрный кинематический держатель оптики Ø1/2"

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
  • Заказать товар
  • Описание

Компактный кинематический держатель для зеркала MK05 (/ M) предназначен для крепления оптики Ø1 / 2 дюйма и 12,5 мм в оптомеханических установках, где пространство ограничено. Это регулирующее крепление - это одно из самых маленьких кинематических креплений Thorlabs с номинальной площадью основания 0,79 дюйма x 0,52 дюйма (20,0 мм x 13,2 мм). Оно значительно компактнее, чем KM05 (/ M) Ø1 / 2-дюймовый держатель для кинематического зеркала.
Зеркало фиксируется в трех точках с помощью стопорного винта с нейлоновым наконечником и монтажного отверстия с двумя отверстиями. Как установочный винт с нейлоновым наконечником, так и два регулировочных винта M2,5 x 0,20 подходят для шестигранного ключа 0,050 дюйма (1,3 мм), не входящего в комплект поставки. Для упрощения регулировки мы рекомендуем использовать винты с накатанной головкой 0,050 дюйма, которые продаются ниже. Как показано на изображении справа, мы также предлагаем стопорное кольцо и гаечный ключ для фиксации регулировочных винтов в желаемом положении или для создания жесткого упора.

Ключевые особенности:

  • Крепления Ø1 / 2 ", Оптика толщиной не менее 0,12" (3,05 мм)
  • Компактная площадь основания: 0,79 дюйма x 0,52 дюйма (20,0 мм x 13,2 мм)
  • Угловой диапазон: ± 4 °
  • Разрешение: 13,4 мрад / оборот (0,76 °) на оборот
  • Монтажные отверстия 4-40 (M3) допускают левостороннюю или правостороннюю ориентацию

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
Положить в корзину Название Выбрать количество Описание Цена
Сбросить
В корзину MK05/M
Миниатюрный кинематический держатель оптики Ø1/2", крепления: M3 По запросу
