Двунаправленный переключатель 1x2 имеет один вход и два выхода
Подробности
Описание—Волоконно-оптический переключатель на основе МЭМС, тип: 1x2, рабочий диапазон: 970-1170 нм, без разъемов
- Волоконно-оптический переключатель на основе МЭМС, тип: 1x2, рабочий диапазон: 970-1170 нм, без разъемов
В корзину
Быстрый заказ
Характеристики
Длины волн
—
970 - 1170 нм
Конфигурации
—
1х2
Тип волокна
—
SMF Single Mode Fiber FiberCore SM800 (MFD 5.6 мкм)
Скорость переключения
—
1 мс (макс.); 0.5 мс (тип.)
Вносимые потери
—
max. 1.5 дБ; typ. 0.7 дБ
Тип коннектора
—
нет
Оптическая мощность
—
105 мВт (макс.)
Перекрестные помехи
—
60 дБ (макс.); 75 дБ (тип.)
Обратное отражение
—
50 дБ (макс.); 55 дБ (тип.)
Потери, зависящие от поляризации
—
0.05 (макс.); 0.02 дБ (тип.)
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
<p>
Thorlabs предлагает линейку MEMS переключателей со встроенной схемой управления, которая предлагает интерфейс USB 2.0 для легкой интеграции в оптическую систему. Доступные конфигурации: 1x2 или 2x2 с любой из следующих рабочих длин волн: 480 - 650 нм, 600 - 800 нм, 750 - 950 нм, 800 - 1000 нм, 970 - 1170 нм или 1280 - 1625 нм. Эти двунаправленные переключатели имеют низкие вносимые потери и отличную повторяемость.
</p>
<p>
Механизм переключения основан на кремниевой технологии MEMS, которая обеспечивает высокую надежность, обеспечивает исключительно низкий уровень перекрестных помех между каналами и по своей природе очень быстрый (время переключения <1 мс). Эти переключатели, которые предназначены для распределения и маршрутизации сигналов на указанных длинах волн видимого или ближнего инфракрасного диапазона, управляются с помощью встроенного кнопочного переключателя, входного сигнала TTL-переключателя или в цифровом виде через порт USB 2.0. Семисегментный светодиодный индикатор отображает активный канал.<br>
Эти комплекты оптических переключателей могут получать питание через порт USB (4,75–5,25 В постоянного тока, 300 мА макс.) Или встроенный разъем питания постоянного тока (6–15 В постоянного тока, 300 мА макс.). Блок питания Thorlabs PMPS9 входит в комплект.
</p>
<p>
По умолчанию все коммутаторы поставляются без оптоволоконных разъемов. .
</p>
<p>
<b>OSW12-488E</b> - двунаправленный переключатель 1x2 имеет один вход и два выхода. Он идеально подходит для переключения между двумя входными сигналами или переключения сигнала между двумя пунктами назначения. Технология MEMS обеспечивает быстрое переключение (<1 мс), высокую надежность и исключительно низкий уровень перекрестных помех.
</p>
<p>
<b><span style="color: #4759a5;">Ключевые особенности:</span></b>
</p>
<ul>
<li>Типы переключателей: 1x2 </li>
<li>
Пульт дистанционного управления USB 2.0</li>
<li>Модели с диапазоном длин волн от 480 до 1625 нм<br>
</li>
<li>
TTL-переключатель входа</li>
<li>
Индикация канала на 7-сегментном светодиодном дисплее</li>
<li>
Сигналы состояния TTL</li>
<li>

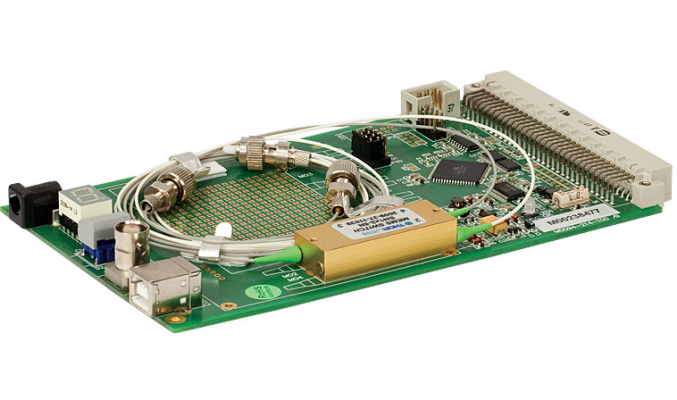

Плата (100 мм x 160 мм) со стандартным разъемом DIN 41612 для легкой интеграции в 19-дюймовые системы</li>
<li>
Блок питания в комплекте</li>
<li>
Соответствует RoHS</li>
</ul>
<p>
<b>АО «ЛЛС»</b> поставляет весь спектр продукции <b>Thorlabs </b>на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
</p>
Thorlabs предлагает линейку MEMS переключателей со встроенной схемой управления, которая предлагает интерфейс USB 2.0 для легкой интеграции в оптическую систему. Доступные конфигурации: 1x2 или 2x2 с любой из следующих рабочих длин волн: 480 - 650 нм, 600 - 800 нм, 750 - 950 нм, 800 - 1000 нм, 970 - 1170 нм или 1280 - 1625 нм. Эти двунаправленные переключатели имеют низкие вносимые потери и отличную повторяемость.
</p>
<p>
Механизм переключения основан на кремниевой технологии MEMS, которая обеспечивает высокую надежность, обеспечивает исключительно низкий уровень перекрестных помех между каналами и по своей природе очень быстрый (время переключения <1 мс). Эти переключатели, которые предназначены для распределения и маршрутизации сигналов на указанных длинах волн видимого или ближнего инфракрасного диапазона, управляются с помощью встроенного кнопочного переключателя, входного сигнала TTL-переключателя или в цифровом виде через порт USB 2.0. Семисегментный светодиодный индикатор отображает активный канал.<br>
Эти комплекты оптических переключателей могут получать питание через порт USB (4,75–5,25 В постоянного тока, 300 мА макс.) Или встроенный разъем питания постоянного тока (6–15 В постоянного тока, 300 мА макс.). Блок питания Thorlabs PMPS9 входит в комплект.
</p>
<p>
По умолчанию все коммутаторы поставляются без оптоволоконных разъемов. .
</p>
<p>
<b>OSW12-488E</b> - двунаправленный переключатель 1x2 имеет один вход и два выхода. Он идеально подходит для переключения между двумя входными сигналами или переключения сигнала между двумя пунктами назначения. Технология MEMS обеспечивает быстрое переключение (<1 мс), высокую надежность и исключительно низкий уровень перекрестных помех.
</p>
<p>
<b><span style="color: #4759a5;">Ключевые особенности:</span></b>
</p>
<ul>
<li>Типы переключателей: 1x2 </li>
<li>
Пульт дистанционного управления USB 2.0</li>
<li>Модели с диапазоном длин волн от 480 до 1625 нм<br>
</li>
<li>
TTL-переключатель входа</li>
<li>
Индикация канала на 7-сегментном светодиодном дисплее</li>
<li>
Сигналы состояния TTL</li>
<li>
Плата (100 мм x 160 мм) со стандартным разъемом DIN 41612 для легкой интеграции в 19-дюймовые системы</li>
<li>
Блок питания в комплекте</li>
<li>
Соответствует RoHS</li>
</ul>
<p>
<b>АО «ЛЛС»</b> поставляет весь спектр продукции <b>Thorlabs </b>на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
</p>
Документы
OSW12-980E-Manual
4,3 мб
Длины волн
|
970 - 1170 нм |
Конфигурации
|
1х2 |
Тип волокна
|
SMF Single Mode Fiber FiberCore SM800 (MFD 5.6 мкм) |
Скорость переключения
|
1 мс (макс.); 0.5 мс (тип.) |
Вносимые потери
|
max. 1.5 дБ; typ. 0.7 дБ |
Тип коннектора
|
нет |
Оптическая мощность
|
105 мВт (макс.) |
Перекрестные помехи
|
60 дБ (макс.); 75 дБ (тип.) |
Обратное отражение
|
50 дБ (макс.); 55 дБ (тип.) |
Потери, зависящие от поляризации
|
0.05 (макс.); 0.02 дБ (тип.) |
Питание
|
90 - 264 В AC / 9 В DC 1.1 A |
Диапазон рабочих температур
|
0 - 40 °C |
Размеры
|
170 мм x 100 мм x 20 мм |
Вес
|
< 0.3 кг |
