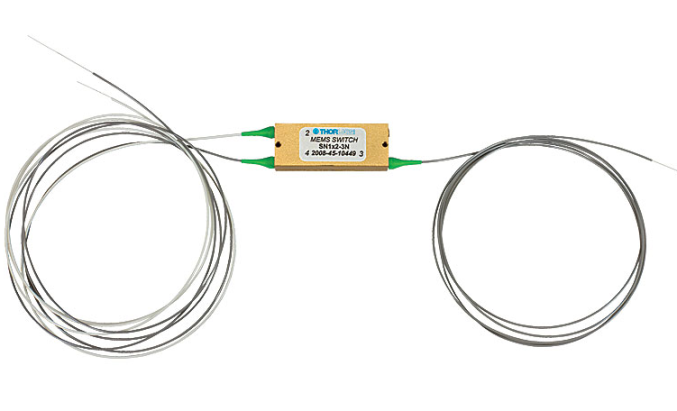

- МЭМС переключатель: 1x2, рабочая длина волны: 980 нм, одномодовое волокно
Эти одномодовые переключатели MEMS предназначены для простой интеграции в оптические системы. Высоконадежная технология MEMS отличается долгим сроком службы, высокой надежностью и долговечностью (макс. 3 x 109 циклов), что делает их пригодными для использования в качестве OEM-компонентов. Имет такой дизайн, что его можно легко установить на печатные платы. Переключатели MEMS доступны в шести диапазонах длин волн (480 - 650 нм, 600 - 800 нм, 750 - 950 нм, 800 - 1000 нм, 970 - 1170 нм или 1280 - 1625 нм) и имеют низкие вносимые потери <0,7 дБ. (кроме OSW12-488-SM: <2 дБ при 488 нм). Переключатели не имеют фиксации и предлагаются либо в виде компонентов, либо в виде интегрированных систем на оценочной плате. Переключатели включают в себя схему управления, требующую 5 В постоянного тока, которая может быть обеспечена источником питания Thorlabs LDS5. Комплекты оптических переключателей OSW12 поставляются с источником питания.
Оптоволоконные переключатели MEMS также доступны с разъемами FC / PC или FC / APC (по заказу)
Ключевые особенности:
- 1 x 2 одномодовых переключателя, работающих на длинах волн от 480 до 1625 нм
- Высоконадежная технология МЭМС: до 109 циклов
- Предназначен для монтажа на печатных схемах
- Низкие вносимые потери: типичное значение 0,7 дБ (кроме OSW12-488-SM: <2 дБ при 488 нм)
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Длины волн
|
970-1170 нм |
Конфигурации
|
1х2 |
Тип волокна
|
SMF Fibercore SM980 |
Скорость переключения
|
1 мс (макс.); 0.5 мс (тип.) |
Вносимые потери
|
typ 0.7 дБ/ max 1.5 дБ |
Тип коннектора
|
нет |
Оптическая мощность
|
105 мВт (макс.) |
Перекрестные помехи
|
60 дБ (макс.); 75 дБ (тип.) |
Обратное отражение
|
50 дБ (макс.); 55 дБ (тип.) |
Потери, зависящие от поляризации
|
0.05 (макс.); 0.02 дБ (тип.) |
Питание
|
4.5 - 5.25 В DC |
Диапазон рабочих температур
|
0 - 40 °C |
Размеры
|
43.0 мм x 16.5 мм x 9.5 мм |
Вес
|
< 0.1 кг |
