1 x 2 одномодовых переключателя, работающих на длинах волн от 480 до 1625 нм
Подробности

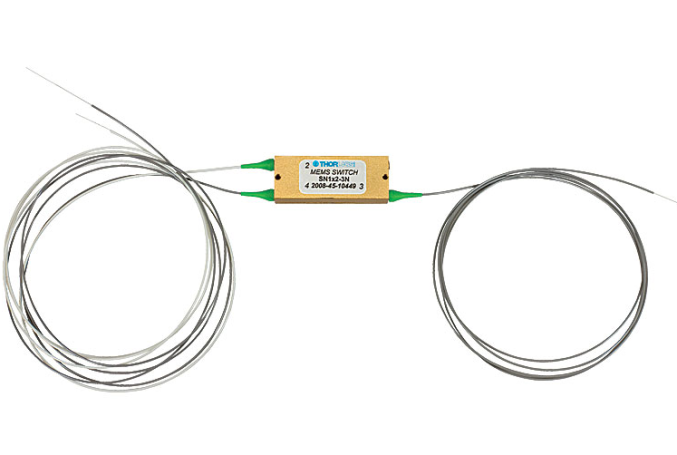

Описание—МЭМС переключатель: 1x2, рабочая длина волны: 830 нм, одномодовое волокно
- МЭМС переключатель: 1x2, рабочая длина волны: 830 нм, одномодовое волокно
В корзину
Быстрый заказ
Характеристики
Длины волн
—
800 - 1000 нм
Конфигурации
—
1х2
Тип волокна
—
SMF Fibercore SM800
Скорость переключения
—
1 мс (макс.); 0.5 мс (тип.)
Вносимые потери
—
typ 0.7 дБ/ max 1.5 дБ
Тип коннектора
—
нет
Оптическая мощность
—
85 мВт (макс.)
Перекрестные помехи
—
60 дБ (макс.); 75 дБ (тип.)
Обратное отражение
—
50 дБ (макс.); 55 дБ (тип.)
Потери, зависящие от поляризации
—
0.05 (макс.); 0.02 дБ (тип.)
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
<p>
Эти одномодовые переключатели MEMS предназначены для простой интеграции в оптические системы. Высоконадежная технология MEMS отличается долгим сроком службы, высокой надежностью и долговечностью (макс. 3 x 10<sup>9</sup> циклов), что делает их пригодными для использования в качестве OEM-компонентов. Имет такой дизайн, что его можно легко установить на печатные платы. Переключатели MEMS доступны в шести диапазонах длин волн (480 - 650 нм, 600 - 800 нм, 750 - 950 нм, 800 - 1000 нм, 970 - 1170 нм или 1280 - 1625 нм) и имеют низкие вносимые потери <0,7 дБ. (кроме OSW12-488-SM: <2 дБ при 488 нм). Переключатели не имеют фиксации и предлагаются либо в виде компонентов, либо в виде интегрированных систем на оценочной плате. Переключатели включают в себя схему управления, требующую 5 В постоянного тока, которая может быть обеспечена источником питания Thorlabs LDS5. Комплекты оптических переключателей OSW12 поставляются с источником питания.
</p>
<p>
Оптоволоконные переключатели MEMS также доступны с разъемами FC / PC или FC / APC (по заказу)
</p>
<p>
<b><span style="color: #4759a5;">Ключевые особенности:</span></b>
</p>
<ul>
<li>1 x 2 одномодовых переключателя, работающих на длинах волн от 480 до 1625 нм</li>
<li>
Высоконадежная технология МЭМС: до 10<sup>9</sup> циклов</li>
<li>
Предназначен для монтажа на печатных схемах</li>
<li>
Низкие вносимые потери: типичное значение 0,7 дБ (кроме OSW12-488-SM: <2 дБ при 488 нм)</li>
</ul>
<p>
<b>АО «ЛЛС»</b> поставляет весь спектр продукции <b>Thorlabs </b>на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
</p>
Эти одномодовые переключатели MEMS предназначены для простой интеграции в оптические системы. Высоконадежная технология MEMS отличается долгим сроком службы, высокой надежностью и долговечностью (макс. 3 x 10<sup>9</sup> циклов), что делает их пригодными для использования в качестве OEM-компонентов. Имет такой дизайн, что его можно легко установить на печатные платы. Переключатели MEMS доступны в шести диапазонах длин волн (480 - 650 нм, 600 - 800 нм, 750 - 950 нм, 800 - 1000 нм, 970 - 1170 нм или 1280 - 1625 нм) и имеют низкие вносимые потери <0,7 дБ. (кроме OSW12-488-SM: <2 дБ при 488 нм). Переключатели не имеют фиксации и предлагаются либо в виде компонентов, либо в виде интегрированных систем на оценочной плате. Переключатели включают в себя схему управления, требующую 5 В постоянного тока, которая может быть обеспечена источником питания Thorlabs LDS5. Комплекты оптических переключателей OSW12 поставляются с источником питания.
</p>
<p>
Оптоволоконные переключатели MEMS также доступны с разъемами FC / PC или FC / APC (по заказу)
</p>
<p>
<b><span style="color: #4759a5;">Ключевые особенности:</span></b>
</p>
<ul>
<li>1 x 2 одномодовых переключателя, работающих на длинах волн от 480 до 1625 нм</li>
<li>
Высоконадежная технология МЭМС: до 10<sup>9</sup> циклов</li>
<li>
Предназначен для монтажа на печатных схемах</li>
<li>
Низкие вносимые потери: типичное значение 0,7 дБ (кроме OSW12-488-SM: <2 дБ при 488 нм)</li>
</ul>
<p>
<b>АО «ЛЛС»</b> поставляет весь спектр продукции <b>Thorlabs </b>на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
</p>
Документы
OSW12-830-SM-SpecSheet
75,6 кб
Длины волн
|
800 - 1000 нм |
Конфигурации
|
1х2 |
Тип волокна
|
SMF Fibercore SM800 |
Скорость переключения
|
1 мс (макс.); 0.5 мс (тип.) |
Вносимые потери
|
typ 0.7 дБ/ max 1.5 дБ |
Тип коннектора
|
нет |
Оптическая мощность
|
85 мВт (макс.) |
Перекрестные помехи
|
60 дБ (макс.); 75 дБ (тип.) |
Обратное отражение
|
50 дБ (макс.); 55 дБ (тип.) |
Потери, зависящие от поляризации
|
0.05 (макс.); 0.02 дБ (тип.) |
Питание
|
4.5 - 5.25 В DC |
Диапазон рабочих температур
|
0 - 40 °C |
Размеры
|
43.0 мм x 16.5 мм x 9.5 мм |
Вес
|
< 0.1 кг |
