- дихроичный фильтр серии BrightLine® с краем на 830 нм
- 25 мм x 3.5 мм
- 25.2 мм x 35.6 мм x 1.1 мм
- 25.2 мм x 35.6 мм x 2.0 мм
- Tavg > 93% 840.8 – 1286.5 нм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Компания Semrock предлагает большой выбор дихроичных фильтров для разных целей. Их ключевая особенность - одна подложка с покрытиями на одной или обеих сторонах. Благодаря этому возрастает пропускание и уменьшаются нежелательные эффекты, связанные с несколькими границами раздела. Покрытия наносятся по передовой технологии, разработанной Serock. Они обладают высокой стойкостью к воздействию излучения высокой мощности.
Для длины волны лазера, равной 830 нм, Serock предлагает стандартный фильтр серии BrightLine® и фильтр с крутым краем полосы отражения/поглощения (ширина переходной полосы составляет менее 1% от длины волны) серии RazorEdge Dichroic™.
Фильтры серии RazorEdge обладают отличными характеристиками. Они отражают излучение на длине волны лазера, падающее под углом 45° при этом они пропускают излучение с большими длинами волн. Их ключевая особенность - резкий переход от отражения к пропусканию (ширина полосы перехода <1% от длины волны лазерного излучения для класса U (независимо от поляризации)).
Ключевые особенности:
- Длина волны лазера λ = 830 нм
- Ширина переходной области 119 см-1
- Тavg > 93% @ 840.8 – 1286.5 нм
- Уровень плоскостности: Лазерный (радиус кривизны порядка 30 м)
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 55 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса отражения 1
|
830 нм @ Ravg > 94% |
Полоса отражения 1 (p-pol)
|
830 нм @ Ravg > 90% |
Полоса отражения 1 (s-pol)
|
830 нм @ Ravg > 98% |
Краевая длина волны
|
836 нм |

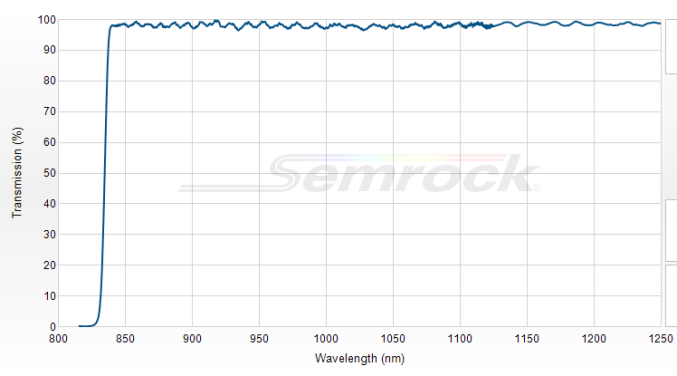

Полоса пропускания 1
|
840.8 – 1286.5 нм @ Tavg > 93% |
Угол падения
|
45° |
Половина угла при вершине конуса
|
0.5° |
neff
|
2.23 |
Плоскостность
|
лазерный уровень (радиус кривизны 30 м) |
Искажение волнового отраженного фронта
|
< 6λ P-V RWE @ 632.8 нм |
Размеры
|
25.2 мм x 35.6 мм |
Диаметр
|
25 мм |
Допуск на размеры
|
± 0.1 мм |
Толщина фильтра
|
3.5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 22 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
1.05 мм |
Допуск на толщину подложки
|
± 0.05 мм |
Расположение фильтра
|
Отражающая поверхность обозначена номером детали - Ориентация в направлении падающего света |
