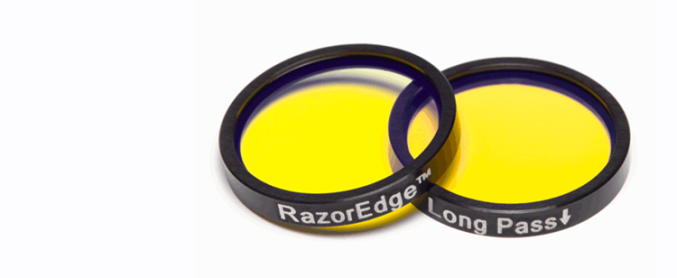

- Краевой длинноволновый фильтр 808 нм серии RazorEdge®
- 25 мм x 3.5 мм
- Tavg > 93% 813.3 – 1822.3 нм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Компания Semrock специализируется на разработке и производстве краевых фильтров с выдающимися характеристиками. Они идеально подходят для использования в рамановской спектроскопии. Фильтры изготавливаются по запатентованной технологии и обладают широким диапазоном граничных длин волн от 224 до 1319 нм. Эти фильтры отличаются сверхширокими полосами пропускания с низким уровнем флуктуации коэффициента пропускания, высокой надежностью благодаря прочному покрытию и высоким порогом повреждения лазерным излучением.
Semrock предлагает три модели фильтров для лазеров, излучающих на длине волны 808 нм:
Серия RazorEdge класс E
Это самые высококачественные фильтры с минимальными переходными полосами.Также они обладают самым крутым краем полосы пропускания среди остальных моделей. LP02-808RE-25 - это краевой длинноволновый фильтр с пропусканием более 93% в области 813.3 – 1822.3 нм. Ширина переходной полосы составляет 4 нм, а крутизна края полосы пропускания - 1.6 нм. Фильтр блокирует спектральные компоненты в диапазоне: 808 нм - ODabs > 6, 647 – 808 нм (тип.) - ODavg > 6
Ключевые особенности:
- Фильтры с самыми крутыми краями полосы пропускания - RazorEdge класс E
- Длинноволновые фильтры
- Ширина переходной полосы фильтра 62 см-1
- Длина волны лазера = 808 нм
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

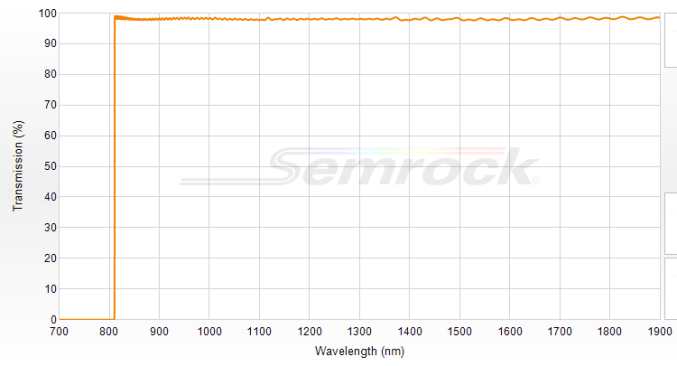

Пропускание
|
813.3 – 1822.3 нм (Tavg > 93%) |
Длина волны отсечки (край полосы пропускания)
|
810.5 нм |
Полоса подавления (блокировки) 1
|
ODabs > 6 808 нм (RazorEdge) |
Полоса подавления (блокировки) 2
|
ODavg > 6 647 – 808 нм (тип.) (RazorEdge) |
Ширина переходной полосы (нм)
|
4.0 нм |
Ширина переходной полосы (см-1)
|
62 см-1 |
Крутизна края полосы пропускания (%)
|
0.2 % (RazorEdge класс E) |
Крутизна края полосы пропускания (нм)
|
1.6 нм (RazorEdge класс E) |
Крутизна края полосы пропускания (см-1)
|
24.7 см-1 (RazorEdge класс E) |
Длина волны лазера
|
808 нм |
Угол падения
|
0 ± 2° |
Порог повреждения излучением
|
0.5 Дж/см2 @ 266 нм, 1 Дж/см2 @ 532 нм (импульсы 10 нс) |
neff
|
2.15 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
3.5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 22 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
