- Краевой длинноволновый фильтр 1064 нм серии RazorEdge
- 25 мм x 3.5 мм
- 50 мм x 3.5 мм
- Tavg > 93% 1077.8 – 2000 нм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Компания Semrock предлагает разнообразные краевые фильтры для рамановской спектроскопии. Одно из преимуществ фильтров - это широкий выбор краевых длин волн от 224 до 1319 нм. Данные фильтры производятся по запатентованной технологии и характеризуются сверхширокими полосами пропускания с низким уровнем флуктуации коэффициента пропускания, высокой надежностью благодаря прочному покрытию и высоким порогом повреждения лазерным излучением.

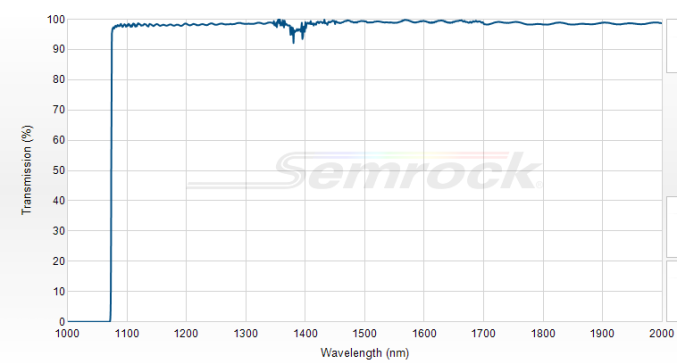

LP02-1064RU-25 - это краевой фильтр с полосой пропускания 1077.8 – 2000 нм при этим коэффициент пропускания в этом диапазоне > 93%. Его переходная полоса имеет ширину 10.6 нм (крутизна края 5.3 нм). Фильтр не пропускает излучение в диапазоне: 1064 нм - ODabs > 6, 831 – 1064 нм (тип.) - ODavg > 6.
Ключевые особенности:
- Фильтры с самыми крутыми краями полосы пропускания - RazorEdge класс E
- Длинноволновые фильтры
- Ширина переходной полосы фильтра 93 см-1,
- Длина волны лазера = 1064 нм
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Пропускание
|
1077.8 – 2000 нм (Tavg > 93%) |
Длина волны отсечки (край полосы пропускания)
|
1072.4 нм |
Полоса подавления (блокировки) 1
|
ODabs > 6 1064 нм |
Полоса подавления (блокировки) 2
|
ODavg > 6 852 – 1064 нм (тип.) |
Ширина переходной полосы (нм)
|
10.6 нм |
Ширина переходной полосы (см-1)
|
93 см-1 |
Крутизна края полосы пропускания (%)
|
0.5% |
Крутизна края полосы пропускания (нм)
|
5.3 нм |
Крутизна края полосы пропускания (см-1)
|
46.8 см-1 |
Длина волны лазера
|
1064 нм |
Угол падения
|
0 ± 2° |
Порог повреждения излучением
|
0.5 Дж/см2 @ 266 нм, 1 Дж/см2 @ 532 нм (импульсы 10 нс) |
neff
|
1.83 |
Диаметр
|
25 мм или 50 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
3.5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 22 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
