- Однополосный фильтр для лазера на длине волны 780 нм
- 12.5 мм x 3.5 мм
- 25 мм x 3.5 мм
- 780
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
LL01-780-12.5 - это узкополосный фильтр серии MaxLine для пропускания излучения лазера на длине волны 780 нм. Значение коэффициента пропускания > 90% @780 нм. При этом пропускание стремительно падает на других длинах волн, которые лишь незначительно (1-2%) отличаются от центральной (780 нм), в этих областях значение оптической плотности (OD) составляет 5-6.
Ключевые особенности:
- Центральная длина волны 780 нм
- Отличное пропускание (более 90%) на длине волны 780 нм
- Крутые края характеристики фильтра
- Идеальное дополнение к режекторным фильтрам серии StopLine® для использования во флуоресцентных приборах и других приложениях
- Прочное диэлектрическое покрытие для высокой надежности и долговечности
- Для диодных лазеров используйте фильтры серии MaxDiode
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 25 мм
- Прямоугольные размеры: 5 - 25 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

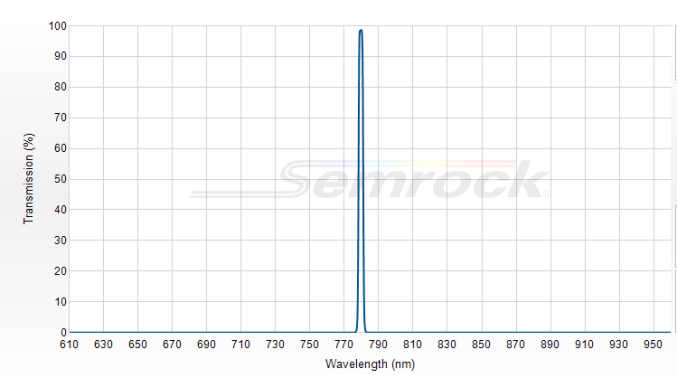

Пропускание
|
Tabs > 90% 780 нм |
Центральная длина волны
|
780 нм |
Гарантированная минимальная ширина полосы
|
пропускание только на длине волны лазера |
FWHM
|
3.0 нм (тип.); 5.5 нм (max) |
Полоса блокировки (не пропускания) 1
|
ODabs > 5 609 – 772.2 нм |
Полоса блокировки (не пропускания) 2
|
ODabs > 6 717.6 – 768.3 нм |
Полоса блокировки (не пропускания) 3
|
ODabs > 6 791.7 – 858 нм |
Полоса блокировки (не пропускания) 4
|
ODabs > 5 787.8 – 1201.8 нм |
Длина волны лазера
|
780 нм |
Угол падения
|
0 ± 2° |
Порог повреждения излучением
|
0.1 Дж/см2 @ 532 нм (импульсы 10 нс) |
neff
|
2.09 |
Диаметр
|
12.5 мм или 25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
3.5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 10 мм или ≥ 22 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
