- оптимизирован для лазера с длиной волны 248.6 нм
- 12.5 мм x 3.5 мм
- 248.6
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
LL01-248-12.5 - однополосный фильтр серии MaxLine для длины волны лазера 248.6 нм. Он пропускает более 40% света на данной лазерной линии и обладает невероятно крутыми краями для устранения оптического шума от не лазерных линий (плазмы) и спонтанного излучения. На других длинах волн пропускание фильтра резко падает до значений оптической плотности (OD) 5-6.
Ключевые особенности:
- Коэффициент пропускания более 40% @248.6 нм
- Крутые края характеристики фильтра
- Прочное диэлектрическое покрытие для высокой надежности и долговечности
- Для диодных лазеров используйте фильтры серии MaxDiode
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

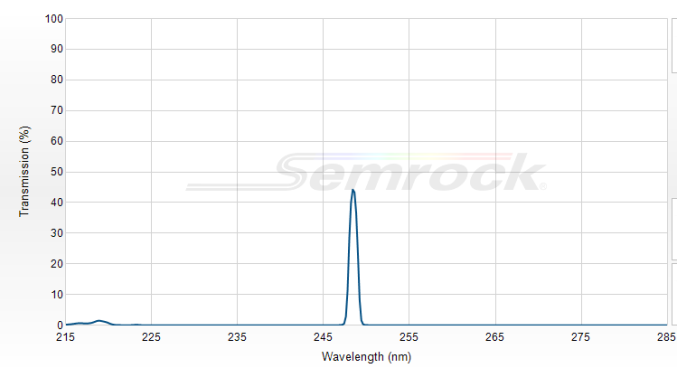

Пропускание
|
Tabs > 40% 248.6 нм |
Центральная длина волны
|
248.6 нм |
Гарантированная минимальная ширина полосы
|
пропускание только на длине волны лазера |
FWHM
|
1.7 нм (тип.); 2.2 нм (max) |
Полоса блокировки (не пропускания) 1
|
ODabs > 5 228.2 – 246.1 нм |
Полоса блокировки (не пропускания) 2
|
ODabs > 6 228.7 – 244.9 нм |
Полоса блокировки (не пропускания) 3
|
ODabs > 6 252.3 – 273.5 нм |
Полоса блокировки (не пропускания) 4
|
ODabs > 5 251.1 – 279.9 нм |
Длина волны лазера
|
248.6 нм |
Угол падения
|
0 ± 2° |
Порог повреждения излучением
|
0.1 Дж/см2 @ 532 нм (импульсы 10 нс) |
neff
|
1.77 |
Диаметр
|
12.5 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
3.5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 10 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
