Фильтры серии MaxLine пропускают более 90% света на определенной лазерной линии
Подробности
Описание—Однополосный фильтр для линии лазера на 1064 нм
- Однополосный фильтр для линии лазера на 1064 нм
Размеры—12.5 мм x 3.5 мм
- 12.5 мм x 3.5 мм
- 25 мм x 3.5 мм
Длина волны, нм—1064
- 1064
В корзину
Быстрый заказ
Характеристики

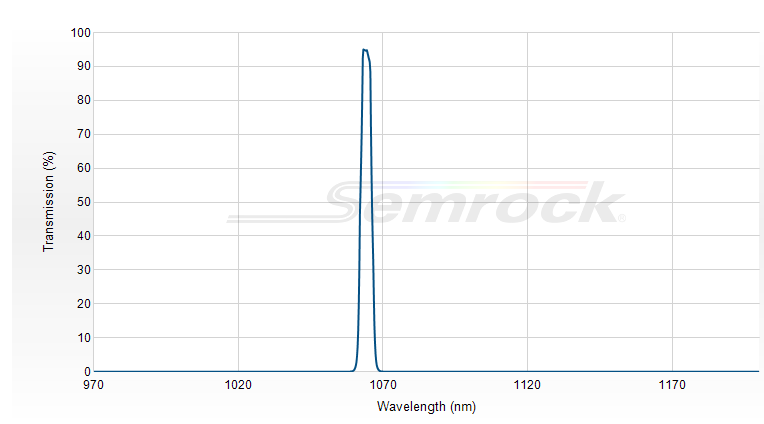

Пропускание
—
Tabs > 90% 1064 нм
Центральная длина волны
—
1064 нм
Гарантированная минимальная ширина полосы
—
пропускание только на длине волны лазера
FWHM
—
4.0 нм (тип.); 7.4 нм (max)
Полоса блокировки (не пропускания) 1
—
ODabs > 6 978.9 – 1048 нм
Полоса блокировки (не пропускания) 2
—
ODabs > 5 1048 – 1053.4 нм
Полоса блокировки (не пропускания) 3
—
ODabs > 6 1080 – 1170.4 нм
Полоса блокировки (не пропускания) 4
—
ODabs > 5 1074.6 – 1428.9 нм
Угол падения
—
0 ± 2°
Порог повреждения излучением
—
0.1 Дж/см2 @ 532 нм (импульсы 10 нс)
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Фильтры серии MaxLine пропускают более 90% света на определенной лазерной линии, предлагая невероятно крутые края характеристики фильтра для устранения оптического шума от стороннего (плазмы) и спонтанного излучения.
Ключевые особенности:
- Высочайшее значение коэффициента пропускания для лазерной линии
- Очень крутые края характеристики фильтра
- Могут использоваться с режекторными фильтрами серии StopLine® для использования во флуоресцентных приборах и других приложениях
- Прочные диэлектрические покрытия для надежности и долговечности
- Для диодных лазеров используйте фильтры серии MaxDiode
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 25 мм
- Прямоугольные размеры: 5 - 25 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Документы
Пропускание
|
Tabs > 90% 1064 нм |
Центральная длина волны
|
1064 нм |
Гарантированная минимальная ширина полосы
|
пропускание только на длине волны лазера |
FWHM
|
4.0 нм (тип.); 7.4 нм (max) |
Полоса блокировки (не пропускания) 1
|
ODabs > 6 978.9 – 1048 нм |
Полоса блокировки (не пропускания) 2
|
ODabs > 5 1048 – 1053.4 нм |
Полоса блокировки (не пропускания) 3
|
ODabs > 6 1080 – 1170.4 нм |
Полоса блокировки (не пропускания) 4
|
ODabs > 5 1074.6 – 1428.9 нм |
Угол падения
|
0 ± 2° |
Порог повреждения излучением
|
0.1 Дж/см2 @ 532 нм (импульсы 10 нс) |
neff
|
2.05 |
Диаметр
|
12.5 мм или 25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
3.5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 10 мм или ≥ 22 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
