Асферическая цилиндрическая линза для коллимации быстрой оси диодных лазеров.
Официальный дистрибьютор LIMO в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LIMO, полную техническую поддержку, а также поставку образцов.

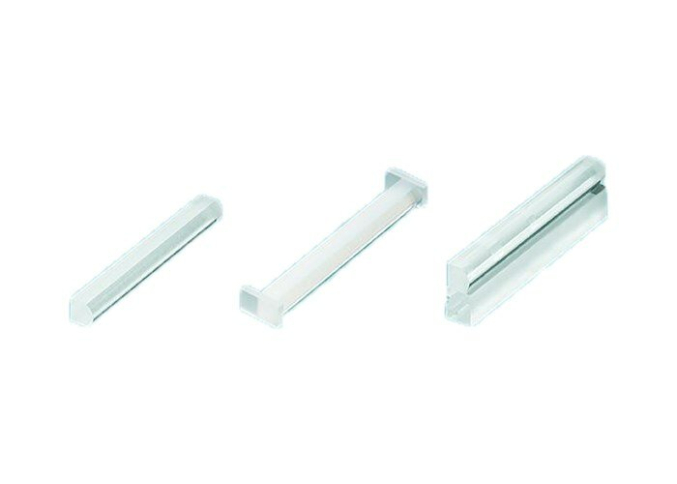

FAC910 - это асферическая цилиндрическая линза с эффективным фокусным расстоянием 0.91 мм, которая используется для коллимации быстрой оси диодов.
Информация для заказа
Просветляющее (AR) покрытие Длина 2 мм Длина 12 мм Боковая панель (W=2,4 мм) Верхняя панель (gap=0,05 мм)
600 - 700 nm, R<0.5% ZLE001738 ZLE001410 по заказу по заказу
790 - 990 нм, R<0.5% ZLE000879 ZLE000178 MOD000225 MOD000554
1000 - 1600 нм, R<0.5% (сред.) ZLE001736 ZLE000548 по заказу по заказу
Опции
Возможно изготовление линз другой длины и нанесение покрытий
Другие размеры или монтажные блоки
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
|
Материал
|
S-TIH53 (Ohara) |
|
Длина (L)
|
2.0, 12.0 ± 0.05 мм |
|
Ширина (W)
|
1.5 ± 0.05 мм |
|
Толщина (T)
|
1.5 ± 0.01 мм |
|
Показатель преломления @ 808 нм
|
1.823 |
|
Эффективное фокальное расстояние @ 808 нм
|
0.91 мм |
|
Заднее фокальное расстояние @ 808 нм
|
0.09 мм |
|
Пропускание
|
> 99 % |
|
Мощность в пределах угла ± 0,7 мрад
|
> 85 % |
|
Числовая апертура
|
0.8 |
|
Световой диаметр
|
(L-1.0) x 1.4 мм² |
|
Качество поверхности @ 633 нм
|
λ/4 |
