Характеристики
Материал V-образных канавок
—
Кварц, Tempax, Pyrex
Доступные виды соединений
—
под углом 0 градусов, под углом 8 градусов, под углом 45 градусов и под углом 90 градусов
Доступные виды волокон
—
SM, MM, PM
Расстояние между осями волокон (питч)
—
127/250 мкм или кастом
Коэффициент поляризационной экстинкции (PER)
—
≥ 20 дБ
Толщина подложки с канавками
—
≥ 0.5 мм
Толщина крышки
—
≥0.1 мм или без крышки
Допуск углубления крышки
—
±0.01 мм
Угол полировки
—
0/8 или другой
Максимальные отклонения положения осей волокна
—
±3
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

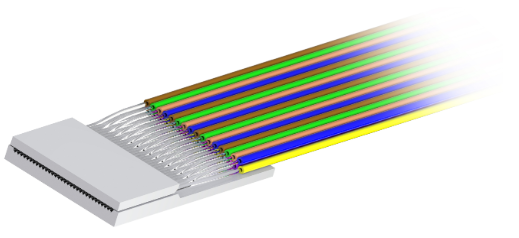

Одномерный линейный волоконный массив (волоконная сборка) изготавливается путем размещения одномодовых (SM), многомодовых (MM) или сохраняющих поляризацию (PM) оптических волокон на подложке с V-образными канавками (V-groove) с заданным шагом между волокнами (pitch).
В таких оптических волоконных массивах, волокна фиксируются в канавках с помощью эпоксидного клея и прижимаются стеклянной крышкой. Торцевая поверхность оптического волоконного массива всегда полируется для обеспечения требуемой точности. В процессе производства также применяется активная юстировка, позволяющая обеспечить правильное взаимное расположение волокон, чтобы они были размещены в заданном порядке.
|
Материал V-образных канавок
|
Кварц, Tempax, Pyrex |
|
Доступные виды соединений
|
под углом 0 градусов, под углом 8 градусов, под углом 45 градусов и под углом 90 градусов |
|
Доступные виды волокон
|
SM, MM, PM |
|
Расстояние между осями волокон (питч)
|
127/250 мкм или кастом |
|
Коэффициент поляризационной экстинкции (PER)
|
≥ 20 дБ |
|
Толщина подложки с канавками
|
≥ 0.5 мм |
|
Толщина крышки
|
≥0.1 мм или без крышки |
|
Допуск углубления крышки
|
±0.01 мм |
|
Угол полировки
|
0/8 или другой |
|
Максимальные отклонения положения осей волокна
|
±3 |
|
Рабочая температура
|
0~70 градусов |
|
Температура хранения
|
-40 ~ +85 градусов |
- Подключение к фотонным интегральным схемам
- Передача данных
- Телекоммуникационные системы
- Оптические датчики
- Астрономические телескопы
