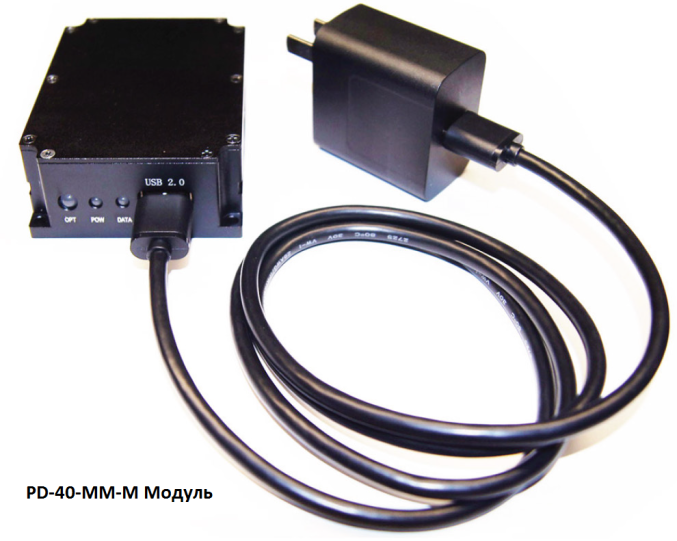

PD-40-MM от Optilab - это высоколинейный InGaAs PIN фотодетектор с частотным диапазоном 40 ГГц, который идеально подходит для использования в оптоэлектронных (O/E) периферийных устройствах, требующих широкополосного частотного отклика. Конструкция копланарного волноводного фотодиода оптимизирует скорость и чувствительность для диапазона длин волн от 1260 нм до 1610 нм и обеспечивает частотную характеристику 40 ГГц, необходимую для цифровых и аналоговых приложений. Конструкция с фронтальным освещением и мезаструктурой позволяет обеспечить высокий уровень входной мощности до 10 мВт. PD-40-MM имеет многомодовое волокно 50/125 мкм, поставляется в стандартном 2-х контактном корпусе с К выходом для облегчения сборки и может быть заказан с внешним защитным корпусом или без него.
Ключевые особенности:
- 50/125 мкм многомодовое волокно
- Частотный диапазон 60 кГц - 40 ГГц
- Высоколинейный до входной мощности 10 мВт
- Диапазон рабочих температур -10 ºC +50 ºC
- Высокое управление электротоком до 35 мА
- Плоский частотный отклик ±1 дБ
- Эффективный спектральный диапазон 850-1650 нм
- 1 год гарантии
АО «ЛЛС» является официальным дистрибьютором компании Optilab на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Оптимальный рабочий диапазон длин волн
|
1260-1610 нм |
Эффективный рабочий диапазон длин волн
|
850-1650 нм |
Максимальная входная оптическая мощность
|
10 мВт |
S21 3 дБ частотный диапазон
|
33 ГГц |
S22 характеристики
|
< -10 дБ @ 20 ГГц |
Чувствительность
|
0.80 A/Вт @1550 нм, 0.35 A/Вт @850 нм |
Темновой ток @ 25°C, 5 В
|
10 нA, 100 нA макс. |
Оптические потери на отражение
|
-30.00 дБ |
Оптические потери, зависящие от поляризации
|
0.05 дБ@ 1550 нм |
Волокно
|
MMF, 50/125 мкм |
Напряжение смещения
|
5 В |
Сопротивление
|
50 Ом |
Соединение
|
AC (DC по заказу) |
Диапазон рабочих температур
|
-10ºC - 50ºC |
Температура хранения
|
-40°C - +75°C |
Влажность
|
до 85% |
Тип корпуса
|
2-х контактный модуль с К коннектором |
Размеры
|
30 мм x 20 мм x 14 мм |
Волоконно-оптический коннектор
|
FC/APC |
Максимальное напряжение смещения
|
+2.0 - +7 В |
Максимальный прямой ток
|
35 мА |
Применение:
- Передача аналогового РЧ сигнала по волокну (RFoF)
- Оптически усиленные системы
- RZ и NRZ до 40 Гбит/с
- LIDAR
- Когерентные световодные системы
- Внешний оптоэлектронный преобразователь для измерительных устройств
