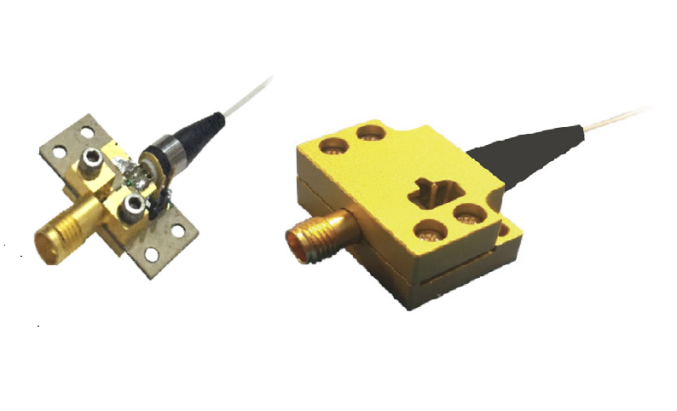

PD-20 от Optilab - это высоколинейный InGaAs PIN фотодетектор с частотным диапазоном 20 ГГц, который идеально подходит для использования в оптоэлектронных (O/E) периферийных устройствах, требующих широкополосного частотного отклика. Конструкция копланарного волноводного фотодиода оптимизирует скорость и чувствительность для диапазона длин волн от 1260 нм до 1610 нм и обеспечивает частотный диапазон 20 ГГц, необходимый для цифровых и аналоговых приложений. Конструкция с фронтальным освещением и мезаструктурой позволяет обеспечить высокий уровень входной мощности до 40 мВт. PD-20 поставляется в стандартном 2-х контактном корпусе с выходом SMA для облегчения сборки и может быть заказан с внешним защитным корпусом или без него.
Ключевые особенности:
- Частотный диапазон 60 кГц - 20 ГГц
- DC-20 ГГц, DC версия
- Высоколинейный до входной мощности 40 мВт
- Диапазон рабочих температур -30 ºC +60 ºC
- Возможно расширение температурного диапазона
- Высокое управление электротоком до 35 мА
- Плоский частотный отклик ±1 дБ
- Эффективный спектральный диапазон 850-1650 нм
- Герметичный корпус
АО «ЛЛС» является официальным дистрибьютором компании Optilab на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Спектральный диапазон
|
850-1650 нм |
Входная оптическая мощность
|
40 мВт |
Частотная полоса
|
19 ГГц |
Оптимальный рабочий диапазон длин волн
|
1260-1610 нм |
S22 характеристики
|
< -10 дБ @ 12 ГГц; < - 6 дБ @ 20 ГГц |
Нижняя частота отсечки
|
60 кГц, DC для DC версии |
Чувствительность
|
0.85 A/Вт @ 1550 нм, 0.40 A/Вт @ 850 нм |
Темновой ток @ 25° C, 5 В
|
10 нA, 100 нA макс. |
Оптические потери на отражение
|
-30.00 дБ |
Оптические потери, зависящие от поляризации
|
0.05 дБ @1550 нм |
Волокно
|
SMF-28 |
Напряжение смещения
|
5 В |
Сопротивление
|
50 Ом |
Диапазон рабочих температур
|
-30ºC - +60ºC, -55°C - +70°C - по заказу |
Температура хранения
|
-65°C - +75°C |
Влажность
|
до 85% |
Тип корпуса
|
2-х контактный модуль с SMA коннектором |
Размеры
|
30 мм x 20 мм x 14 мм |
Волоконно-оптический соединитель
|
FC/APC |
Максимальное напряжение смещения
|
+2.0 - +7 В |
Максимальный прямой ток
|
35 мА |
Применение:
- 20 ГГц передача аналогового РЧ сигнала по волокну (RFoF)
- Оптически усиленные фотонные линии связи
- RZ и NRZ до 20 Гбит/с
- Когерентные световодные системы
- Внешний оптоэлектронный преобразователь для измерительных устройств
