Линейный фотоприемник с полосой пропускания до 30 ГГц
Официальный дистрибьютор Optilab в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Optilab, полную техническую поддержку, а также поставку образцов.

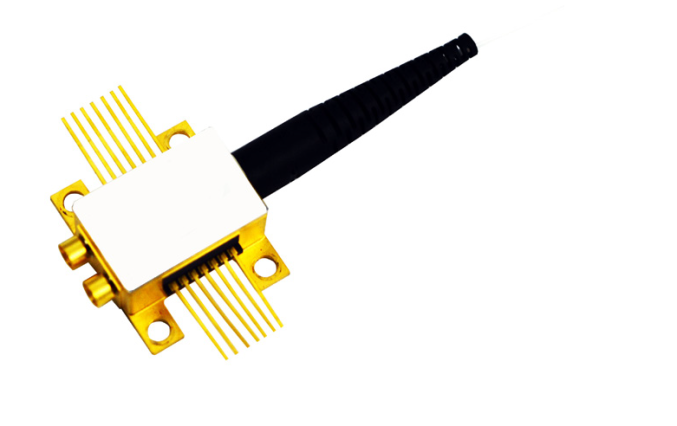

PR-30-А от Optilab представляет собой линейный фотоприемник с полосой пропускания до 30 ГГц. В 14-контактном mini-DIL-корпусе (корпус с двурядным расположением выводов), фотоприемник PR-30-А содержит поверхностно-связанный копланарный волноводный PIN-фотодиод и линейный трансимпедансный усилитель (TIA). Фотоприемник может работать как в режиме ручного управления усилением (MGC), так и в режиме автоматического регулирования усиления (AGC). Обладает дифференциальным коэффициентом усиления преобразования до 2000 В/Вт. Диапазон пропускания PR-30-А может быть увеличен до 35 ГГц. В AGC режиме усиление коэффициент усиления автоматически настраивается для обеспечения постоянного дифференциального выходного напряжения до 1800 мВ. Высокий коэффициент преобразования и низкий входной шум делают этот линейный приемник хорошо подходящим как для высокоскоростных аналоговых приложений, так и цифровых приложений, требующих высоколинейного отклика, например, QAM-16.
Ключевые особенности:
- Регулируемый частотный диапазон до 35 ГГц
- Высокий коэффициент усиления преобразования до 2000 В/Вт
- Линейный TIA со встроенным VGA
- 14-ти контактный mini-DIL корпус
- Доступна герметично запаянная версия
- MGG и AGG режимы
АО «ЛЛС» является официальным дистрибьютором компании Optilab на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
|
Спектральный диапазон
|
1250 - 1650 нм |
|
Входная оптическая мощность
|
+4 дБм |
|
Частотная полоса
|
29 ГГц |
|
Усиление
|
2000 В/Вт |
|
Темновой ток @ 25°C, 3.3 В
|
5 нА |
|
Оптические потери на отражение
|
30 дБ |
|
Оптические потери, зависящие от поляризации
|
0.25 дБ @1550 нм |
|
Обратное напряжение смещения фотодиода
|
3.3 В ± 0.2 В |
|
Напряжение питания TIA
|
3.3 В ± 0.2 В |
|
Обратные потери на выходе
|
< -10 дБ @25 ГГц |
|
Дифференциальный выход
|
до 1800 мВ |
|
Сопротивление
|
50 Ом |
|
Тип соединения на выходе
|
DC |
|
Эквивалентная плотность шумов, приведенная ко входу
|
20 пА/√Гц |
|
Диапазон рабочих температур
|
0°C - +75°C, -30°C - +75°C - для герметичной версии |
|
Температура хранения
|
-50°C - +85°C |
|
Влажность
|
до 85% |
|
Ток питания
|
90 мА |
|
Энергопотребление
|
300 мВт |
|
Размеры
|
18 мм x 22 мм x 8.5 мм |
|
Волоконный коннектор
|
FC/APC или другие |
|
Тип волокна
|
SMF-28 |
|
Тип корпуса
|
14 pin бабочка min-DIL |
|
РЧ коннектор
|
2 GPPO |
|
Максимальая входная оптическая мощность
|
6 мВт |
Применение:
- PAM-4
- Линейный приёмник до 20 ГГц
- 30 ГГц линии передачи аналогового РЧ сигнала по волокну RFoF
- Аналоговое гетеродинное детектирование с низкими шумами
- Конструкция транспондеров и линейных карт
