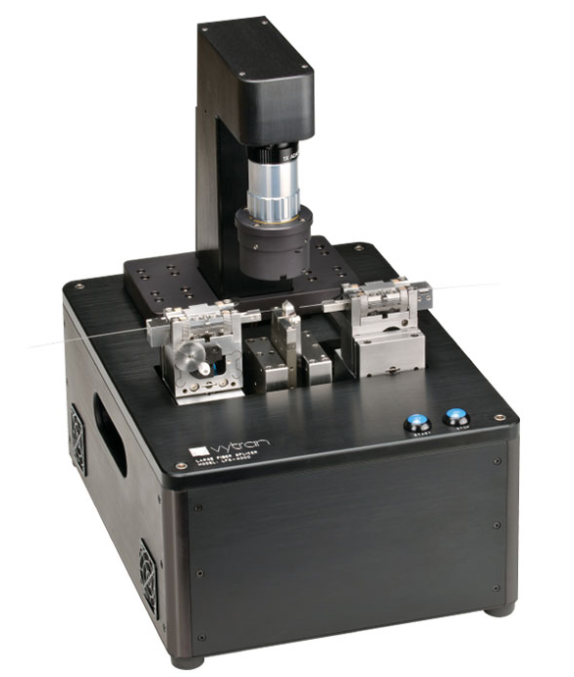

Сварочный аппарат Vytran Filament Fusion от Thorlabs для оптических волокон стандартного, большого диаметра и специального назначения использует технологию сварки для высококачественного соединения оптических волокон с диаметром оболочки от 125 мкм до 1,25 мм. Система состоит из нагревателя на основе нити, системы управления движением на основе шагового двигателя, системы визуализации волокна и настольного компьютера. Он способен сращивать стандартное оптическое волокно, а также волокна с сохранением поляризации, фотонно-кристаллические, некруглые и другие специальные волокна. Кроме того, система способна термически расширять сердцевины волокна и производить адаптеры модового поля.
Система поставляется с одной графитовой нитью, установленной для сращивания волокон с оболочкой от Ø125 мкм до Ø600 мкм. Дополнительные узлы из графитовой и иридиевой нити для большего размера оболочки продаются отдельно. Вставки держателя волокна доступны ниже в различных размерах и приобретаются отдельно. Установочные винты с нейлоновым наконечником используются для фиксации вставок в блоках, удерживающих волокна; запасные 2-56 установочные винты SS2SN013 длиной 1/8 дюйма доступны в упаковках по 10 штук. Кроме того, для использования переходных нижних пластин, которые позволяют использовать несколько систем Vytran, требуются передаточный зажим и графитовая V-образная канавка (продаются отдельно). Также необходим резервуар с газообразным аргоном чистотой> 99,999%, который необходимо приобрести у стороннего поставщика.
Ключевые особенности:
- Сращивание оптических волокон с диаметром оболочки от 125 мкм до 1,25 мм
- Наплавление волокон с огневой полировкой для максимальной прочности соединения
- Боковое и торцевое изображение с автоматическим выравниванием волокон
Тип волокна (не PM)
|
MM, SM, PCF, LMA, круглое, некруглое, кварц, мягкое стекло |
Тип волокна (PM)
|
Panda, Elliptical-Core, Bow-Tie, и многие другие |
Диаметр волоконной оболочки
|
125 мкм - 1,25 мм |
Диапазон температур нити
|
От комнатной температуры до> 3000 ° C |
Типичные потери на стыке
|
0,02 дБ для SMF (ITU-T G.652) |
Оценка потерь
|
да (собственный метод, основанный на теории связанных мод) |
Типичная прочность соединения
|
250 kpsi для SMF (ITU-T G.652) с использованием скалывателя серии LDC400 или соответствующего оборудования для подготовки волокна |
Поляризационные перекрестные помехи
|
Panda> 35 дБ, другие> 30 дБ |
Метод построения изображений
|
True Core Imaging® |
Метод выравнивания волокон
|
вручную или полностью автоматизирован |
Автоматическое измерение угла скола
|
да |
Оценка потерь при сварке
|
Автоматическое измерение |
Нагрев "Z" перемещение
|
15 мм от исходного положения |
Волокно "Z" перемещение
|
12 мм (макс.) |
"Z" разрешение перемещения
|
0,2 мкм |
Разрешение позиционирования волокна X-Y
|
0,02 мкм |
Центровка вращения
|
полностью автоматическая и ручная |
Разрешение вращения
|
0,02 ° |
Диапазон вращения
|
200 ° |
Монитор
|
в комплекте |
Клавиатура
|
в комплекте |
Мышь
|
в комплекте |
GUI
|
в комплекте |
Файлы сращивания
|
Встроенная библиотека наиболее распространенных волокон |
Характеристики монитора
|
Высокое разрешение, полноцветный (1024 x 768) |
Основные области применения
|
Сращивание стекла при низких и высоких температурах; PCF сращивание; Создание заглушек, волоконных линз и многого другого |
Класс лазерной безопасности
|
Нет |
Размер (Д x Ш x В)
|
9,0 x 12,5 x 5 дюймов (230 мм x 320 мм x 130 мм) |
Вес
|
29 фунтов (13 кг) |
Диапазон рабочих температур
|
от 15 до 40 ° C |
Диапазон температур хранения
|
от -20 до 60 ° C |
Диапазон влажности при хранении
|
от 0 до 90% без конденсации |
