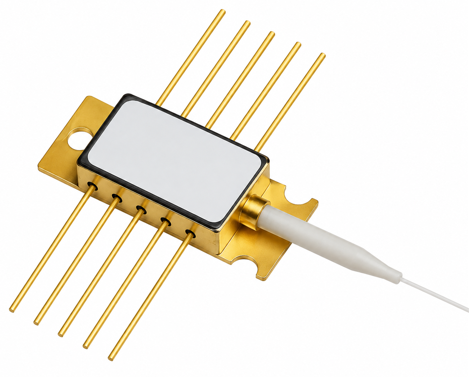

Лазерный неохлаждаемый модуль накачки серии PELDB0 в корпусе типа «бабочка» с длиной волны 974/976 нм использует лазерные чипы, прошедшие строгие испытания на производительность и надёжность, что гарантирует превосходные характеристики и надежность лазера. Корпус типа «бабочка» имеет 10 контактов, обеспечивая высокую герметичность, и включает в себя линзу, терморезистор и фотодиод. Он обладает высокой эффективностью и стабильностью. Стабилизированный по длине волны мощный лазерный диод разработан как источник света для импульсных узкополосных волоконных лазеров и приложений прямого преобразования частоты.
Ключевые особенности
- Компактный 10-контактный корпус типа «бабочка»
- Неохлаждаемое исполнение
- Широкий диапазон рабочих температур от –20 до +75 °C
- Выбор максимальных выходных мощностей
- Встроенный термистор и фотодиод
- Волокно PM980 с ВБР и коннектором FC/APC
Зависимость выходной мощности от рабочего тока
| Модель лазерного диода | Рабочий ток | Выходная оптическая мощность |
|---|---|---|
| PELDBO-74-300P | 500 мА | 300 мВт |
| PELDBO-76-450P | 800 мА | 450 мВт |

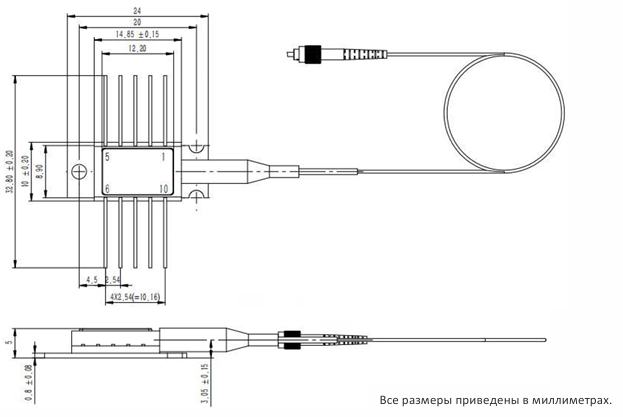

Распиновка модуля
1 – Нет соединения
2 – Терморезистор
3 – Анод фотомонитора
4 – Катод фотомонитора
5 – Терморезистор
6 – Анод лазерного диода
7 – Катод лазерного диода
8 – Нет соединения
9 – Нет соединения
10 – Нет соединения
Схема формирования парт-номера
| Тип модуля | Доступные длины волн | Выходная оптическая мощность | Тип выходного волокна |
|---|---|---|---|
| PELDB0 |
4 = 974 нм 6 = 976 нм |
300 = 300 мВт 450 = 450 мВт |
P = PM980 |
Пример составления парт-номера:
PELDBO-76-450P – лазерный диод, центральная длина волны 976 нм, выходная оптическая мощность 450 мВт, тип выходного волокна PMF с ВБР, корпус 10-pin Butterfly.
|
Абсолютные максимальные значения
|
|
|
Прямой ток лазерного диода
|
0,8 А (Макс.) |
|
Обратное напряжение лазерного диода
|
2 В (Макс.) |
|
Обратное напряжение фотомонитора
|
20 В (Макс.) |
|
Электростатический разряд (HBM)
|
500 В (Макс.) |
|
Рабочая температура корпуса
|
-20 … +75 °C |
|
Рабочая температура чипа
|
-10 … +50 °C |
|
Температура хранения
|
-40 … +85 °C |
|
Температура пайки
|
+260 °C (Макс.) |
|
Относительная влажность при хранении
|
85 % (Макс.) |
|
Оптоэлектронные характеристики
|
|
|
Параметр
|
Значение |
|
Рабочий прямой ток лазерного диода
|
800 мА (Макс.) |
|
Прямое напряжение лазерного диода
|
2 (Тип.) 3 (Макс.) В |
|
Центральная длина волны
|
973,5 / 975,5 (Мин.) 974 / 976 (Тип.) 974,5 / 976,5 (Макс.) нм |
|
Коэффициент подавления боковых мод
|
40 (Мин.) дБ |
|
Коэффициент поляризационной экстинкции
|
15 (Мин.) дБ |
|
Ширина спектра излучения @ -3 дБ
|
0,1 (Тип.) 0,3 (Макс.) нм |
|
Пороговый ток
|
60 (Тип.) 100 (Макс.) мА |
|
Выходная мощность
|
450 (Макс.) мВт |
|
Отклик фотомонитора
|
1 (Мин.) 30 (Макс.) мкА/мВт |
|
Постоянная терморезистора
|
3500 (Мин.) 3930 (Тип.) 4100 (Макс.) К |
|
Характеристики волоконного вывода
|
|
|
Тип волокна
|
PM980 с ВБР |
|
Наружный диаметр покрытия
|
250 мкм |
|
Внешний диаметр покрытия
|
900 мкм |
|
Длина волоконного пигтейла
|
≥ 1 м |
|
Тип коннектора
|
FC/APC |
