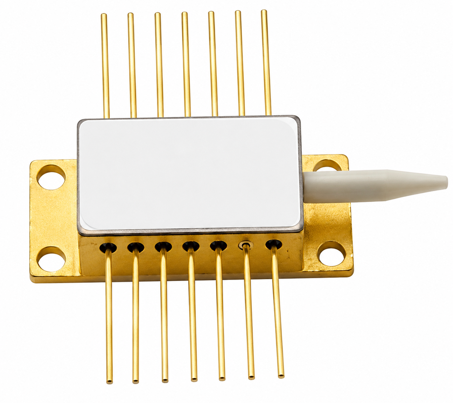

Лазерный модуль накачки серии PELDB4 в корпусе типа «бабочка» с длиной волны 974/976 нм использует лазерные чипы, прошедшие строгие испытания на производительность и надёжность, что гарантирует превосходные характеристики и надежность лазера. Корпус типа «бабочка» имеет 14 контактов, обеспечивая высокую герметичность, и включает в себя линзу, терморезистор, термоэлектрический охладитель и фотодиод. Стабилизированный по длине волны мощный лазерный диод разработан как источник света для импульсных узкополосных волоконных лазеров и приложений прямого преобразования частоты.
Ключевые особенности
- Компактный 14-контактный корпус типа «бабочка»
- Широкий диапазон рабочих температур от –20 до +70 °C
- Выбор максимальных выходных мощностей
- Высокая эффективность и стабильность
- Встроенный ТЕС, термистор и фотодиод
- Волокно PM980 с ВБР и коннектором FC/APC
Зависимость выходной мощности от рабочего тока
| Модель лазерного диода | Рабочий ток | Выходная оптическая мощность |
|---|---|---|
| PELDB4-76300P | 500 мА | 300 мВт |
| PELDB4-76450P | 800 мА | 450 мВт |

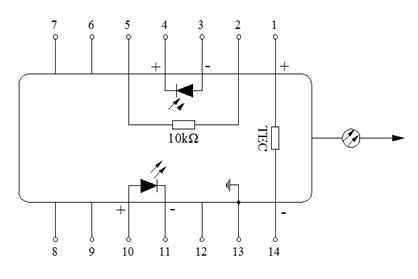

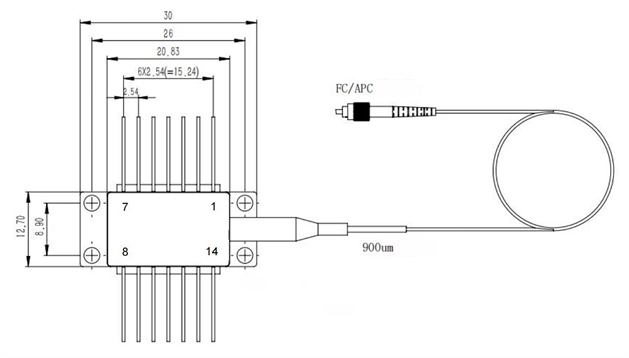

Распиновка модуля (14-pin)
1 – Анод ТЕС
2 – Терморезистор
3 – Катод фотомонитора
4 – Анод фотомонитора
5 – Терморезистор
6 – Нет соединения
7 – Нет соединения
8 – Нет соединения
9 – Нет соединения
10 – Анод лазерного диода
11 – Катод лазерного диода
12 – Нет соединения
13 – Заземление корпуса
14 – Катод ТЕС
Схема формирования парт-номера
| Тип модуля | Доступные длины волн | Выходная оптическая мощность | Тип выходного волокна |
|---|---|---|---|
| PELDB4 | 7x |
300 = 300 мВт 450 = 450 мВт |
P = PM980 |
Пример составления парт-номера:
PELDB4-76-450P – лазерный диод, центральная длина волны 976 нм, выходная оптическая мощность 450 мВт, тип выходного волокна PMF с ВБР, корпус 14-pin Butterfly.
|
Абсолютные максимальные значения
|
|
|
Прямой ток лазерного диода
|
0,8 А (Макс.) |
|
Обратное напряжение лазерного диода
|
2 В (Макс.) |
|
Обратное напряжение фотомонитора
|
20 В (Макс.) |
|
Электростатический разряд (HBM)
|
500 В (Макс.) |
|
Рабочая температура корпуса
|
-20 … +70 °C |
|
Температура хранения
|
-40 … +85 °C |
|
Температура пайки
|
+260 °C (Макс.) |
|
Относительная влажность при хранении
|
85 % (Макс.) |
|
Оптоэлектронные характеристики
|
|
|
Рабочий прямой ток лазерного диода
|
0,8 А (Макс.) |
|
Прямое напряжение лазерного диода
|
2,25 (Тип.) 2,4 (Макс.) В |
|
Центральная длина волны
|
975 (Мин.) 976 (Тип.) 977 (Макс.) нм |
|
Коэффициент поляризационной экстинкции
|
15 (Мин.) дБ |
|
Ширина спектра излучения @ -3 дБ
|
0,10 (Тип.) 0,30 (Макс.) нм |
|
Пороговый ток
|
60 (Тип.) 100 (Макс.) мА |
|
Выходная мощность
|
450 (Макс.) мВт |
|
Отклик фотомонитора
|
1 (Мин.) 30 (Макс.) мкА/мВт |
|
Постоянная терморезистора
|
3950 (Тип.) К |
|
Характеристики волоконного вывода
|
|
|
Тип волокна
|
PM980 с ВБР |
|
Наружный диаметр покрытия
|
250 мкм |
|
Внешний диаметр покрытия
|
900 мкм |
|
Длина волоконного пигтейла
|
≥ 1 м |
|
Тип коннектора
|
FC/APC, ориентация по медленной оси |
