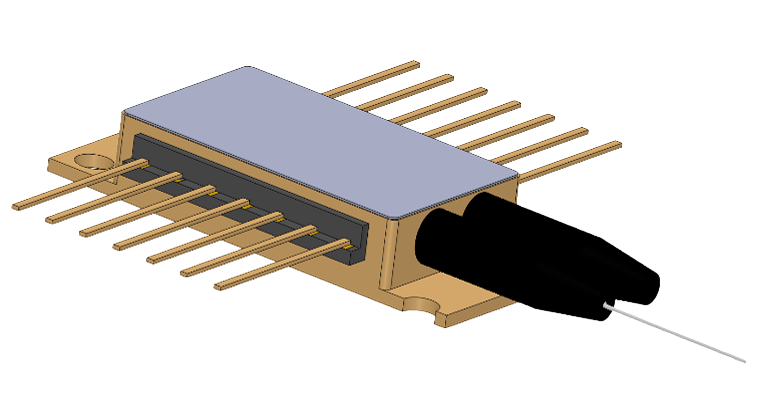

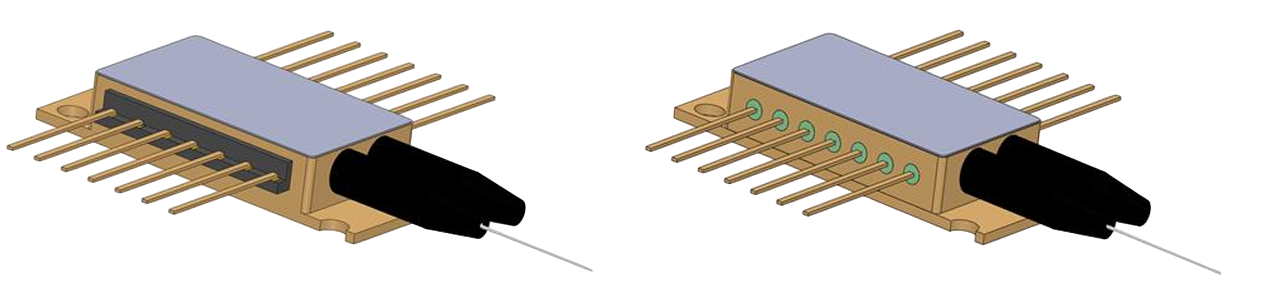

Продукты серии SMP представляют собой одномодовые лазерные модули накачки в высоконадежном корпусе, доступные в различных комбинациях мощности и типа волокна для удовлетворения потребностей различных применений. В них используется герметичный корпус, соответствующий высоким требованиям надежности GR-468-CORE для телекоммуникаций. Используется схема фиксации внешней решетки FBG для обеспечения превосходных спектральных характеристик.
Ключевые особенности
- Соответствует высокому стандарту надежности GR-468-CORE для телекоммуникаций
- Центральная длина волны: 974 нм
- Несколько вариантов выходной оптической мощности: 400/520/700 мВт
- Тип выходного волокна: PM/SM
- Размеры выходного волокна: оболочка 125 мкм / покрытие 250 мкм
Информация для заказа
|
Модель |
Описание |
|
SMP-74-4000-SM |
Выходная мощность 400 мВт, центр. длина волны 974 нм, тип волокна SM1060 |
|
SMP-74-5200-SM |
Выходная мощность 520 мВт, центр. длина волны 974 нм, тип волокна SM1060 |
|
SMP-74-7000-SM |
Выходная мощность 700 мВт, центр. длина волны 974 нм, тип волокна SM1060 |
|
SMP-74-7000-PM |
Выходная мощность ЛД1 700 мВт, ЛД2 520 мВт, центр. длина волны 974 нм, тип волокна PM980 |
Photoneast – это специализированная торговая марка АО «ЛЛС» на рынке комплектующих и расходных материалов оптики и фотоники.
|
Центральная длина волны
|
974 нм |
|
Корпус
|
одиночный чип |
|
Выходной оптической мощности
|
400/520/700 мВт |
|
Тип выходного волокна
|
PM/SM |
|
Размеры выходного волокна
|
оболочка 125 мкм / покрытие 250 мкм |
|
Обратное напряжение ЛД
|
2 В |
|
Обратный ток ЛД
|
10 мкА |
|
Обратное напряжение ФД
|
20 В |
|
Прямой ток ФД
|
10 мА, напряжение смещения – 5В |
|
Ток TЭО
|
-2 A (Мин.), 3.3 А (Макс.) |
|
Напряжение ТЭО
|
-3 В (Мин.), 5.3 В (Макс.) |
|
Температура рабочей среды
|
-5°C (Мин.) 75°C (Макс.) |
|
Температура хранения
|
-40°C(Мин.) 85°C (Макс.), 2000 часов макс. |
|
Рабочая температура ЛД
|
10°C (Мин.), 40°C (Макс.), продолжительность < 1 мин |
|
Рабочая относительная влажность
|
5% (Мин.) 85% (Макс.) |
|
Относительная влажность хранения
|
5% (Мин.) 85% (Макс.) |
|
Температура пайки выводов
|
400°C |
|
Ширина полосы (13 дБ)
|
1 нм |
|
Темп. коэф. смещения центр. длины волны ВБР
|
0.02 нм/°C |
|
Стабильность мощности
|
0.5% |
|
Стабильность центр. длины волны (ширина 3 дБ)
|
5% |
|
Полоса пропускания 3 дБ
|
0.05 нм / 0.5 нм (в зависимости от мощности устройства) |
|
Чувствительность мониторного ФД
|
0.1 мкA/мВт (Мин.), 20 мкA/мВт (Макс.) |
- Применение в волоконно-оптических усилителях, легированных эрбием
- Промышленное применение
