PELDB64
Характеристики
Абсолютные максимальные значения
—
Прямой ток лазерного диода
—
0,5 А (Макс.)
Обратное напряжение лазерного диода
—
2 В (Макс.)
Напряжение ТЕС
—
4,1 В (Макс.)
Ток ТЕС
—
2,2 А (Макс.)
Рабочая температура корпуса
—
-20 … +70 °C
Температура хранения
—
-40 … +85 °C
Температура пайки
—
+260 °C (Макс.)
Время пайки
—
10 сек (Макс.)
Относительная влажность при хранении
—
85 % (Макс.)
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

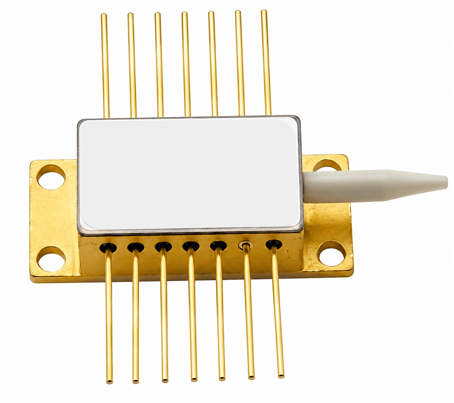

Лазерный DFB диод 1064 нм серии PELDB64 в 14-контактном высокогерметичном корпусе типа «бабочка» на 1064 нм использует лазерные чипы, прошедшие строгие испытания на производительность и надёжность. В модуль интегрированы термоэлектрический охладитель (ТЕС), линза, термистор и фотодиод (PD). Он обладает узкой шириной линии и стабильной мощностью, а также поддерживает вывод через оптоволокно PM980. Модуль разработан специально для импульсных узкополосных волоконных лазеров и применений в сфере прямого преобразования частоты.
Ключевые особенности
- Компактный 14-контактный корпус типа «бабочка»
- Широкий диапазон рабочих температур от –20 до +70 °C
- Выбор максимальных выходных мощностей
- Узкая ширина спектра (до 50 кГц)
- Высокий SMSR ≥ 40 дБ
- Высокий PER ≥ 18 дБ
- Встроенный ТЕС, термистор и фотодиод
- Волокно PM980 с коннектором FC/APC
Зависимость выходной мощности от рабочего тока
| Модель лазерного диода | Рабочий ток | Выходная оптическая мощность |
|---|---|---|
| PELDB64-76300P | 500 мА | 300 мВт |
| PELDB64-76450P | 800 мА | 450 мВт |

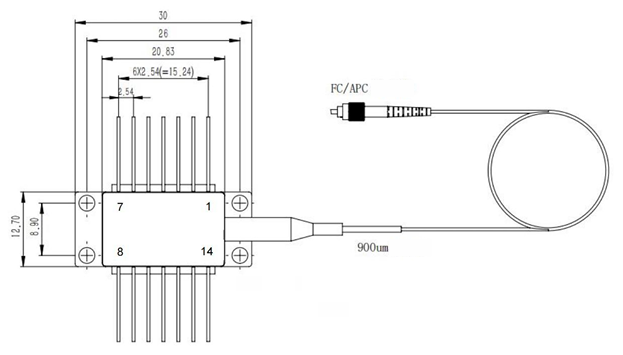

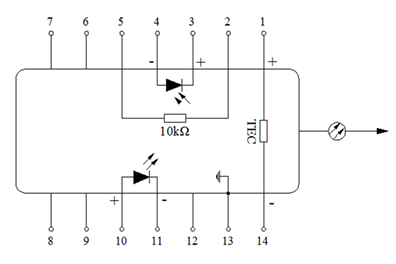

Распиновка модуля (14-pin)
1 – Анод ТЕС
2 – Терморезистор
3 – Анод фотомонитора
4 – Катод фотомонитора
5 – Терморезистор
6 – Нет соединения
7 – Нет соединения
8 – Нет соединения
9 – Нет соединения
10 – Анод лазерного диода
11 – Катод лазерного диода
12 – Нет соединения
13 – Заземление корпуса
14 – Катод ТЕС
Схема формирования парт-номера
| Тип модуля | Выходная оптическая мощность | Тип выходного волокна |
|---|---|---|
| PELDB64 | 200 = 200 мВт | P = PM980 |
Пример составления парт-номера:
PELDB64-200P – лазерный диод, центральная длина волны 1064 нм, выходная оптическая мощность 200 мВт, тип выходного волокна PMF, корпус 14-pin Butterfly.
Документы
|
Абсолютные максимальные значения
|
|
|
Прямой ток лазерного диода
|
0,5 А (Макс.) |
|
Обратное напряжение лазерного диода
|
2 В (Макс.) |
|
Напряжение ТЕС
|
4,1 В (Макс.) |
|
Ток ТЕС
|
2,2 А (Макс.) |
|
Рабочая температура корпуса
|
-20 … +70 °C |
|
Температура хранения
|
-40 … +85 °C |
|
Температура пайки
|
+260 °C (Макс.) |
|
Время пайки
|
10 сек (Макс.) |
|
Относительная влажность при хранении
|
85 % (Макс.) |
|
Электростатический разряд (HBM)
|
500 В (Макс.) |
|
Оптоэлектронные характеристики
|
|
|
Рабочий прямой ток лазерного диода
|
420 (Тип.) 500 (Макс.) мА |
|
Рабочее прямое напряжение лазерного диода
|
1,8 (Тип.) 2,4 (Макс.) В |
|
Коэффициент подавления боковых мод
|
40 (Мин.) 52 (Тип.) дБ |
|
Коэффициент поляризационной экстинкции
|
18 (Мин.) 20 (Тип.) дБ |
|
Центральная длина волны
|
1062 (Мин.) 1064 (Тип.) 1066 (Макс.) нм |
|
Пороговый ток
|
40 (Тип.) 70 (Макс.) мА |
|
Выходная мощность @ 500 мА
|
200 (Мин.) мВт |
|
Ширина спектра излучения @ -3 дБ
|
50 (Тип.) кГц |
|
Отклик фотомонитора
|
1 (Мин.) 30 (Макс.) мкА/мВт |
|
Постоянная терморезистора
|
3500 (Мин.) 3930 (Тип.) 4100 (Макс.) К |
|
Характеристики волоконного вывода
|
|
|
Тип волокна
|
PM980 |
|
Наружный диаметр покрытия
|
250 мкм |
|
Внешний диаметр покрытия
|
900 мкм |
|
Длина волоконного пигтейла
|
≥ 1 м |
|
Тип коннектора
|
FC/APC, ориентация по медленной оси |
