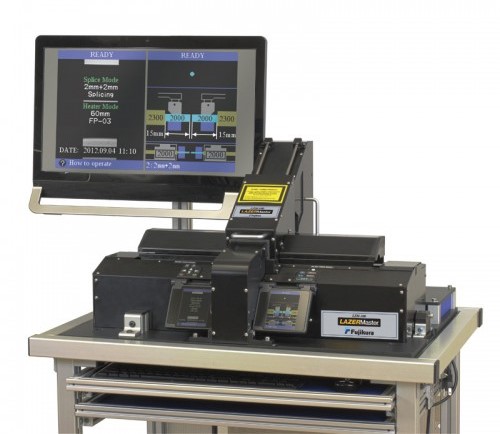

LZM-100 – это инновационная автоматизированная система для высокоточного соединения и обработки оптических волокон. В качестве источника нагрева вместо традиционных электродов используется стабилизированный CO2-лазер, что обеспечивает высокую чистоту сварного шва, стабильность процесса и значительное снижение эксплуатационных расходов.
Система предназначена для сварки, вытяжки (тейпирования), изготовления линз и другой сложной обработки волокон диаметром до 2,3 мм. Управление осуществляется через интуитивный интерфейс встроенного программного обеспечения или с компьютера. LZM-100 – это профессиональное решение для научных исследований, производства волоконных лазеров, датчиков и телекоммуникационных компонентов.
Ключевые особенности:
- Использование CO2-лазера вместо электродов гарантирует чистоту, отсутствие нагара и стабильность нагрева.
- Система PAS для автоматической юстировки по профилю показателя преломления и высокоразрешающие камеры обеспечивают субмикронную точность позиционирования.
- Единая платформа для сварки, адиабатического вытягивания, формирования сферических линз, изготовления объединителей накачки и другой сложной обработки стекла.
- Работа с волокнами любого типа.

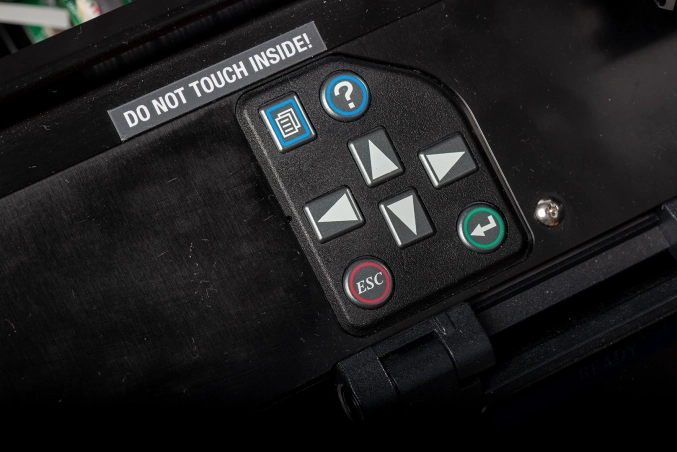

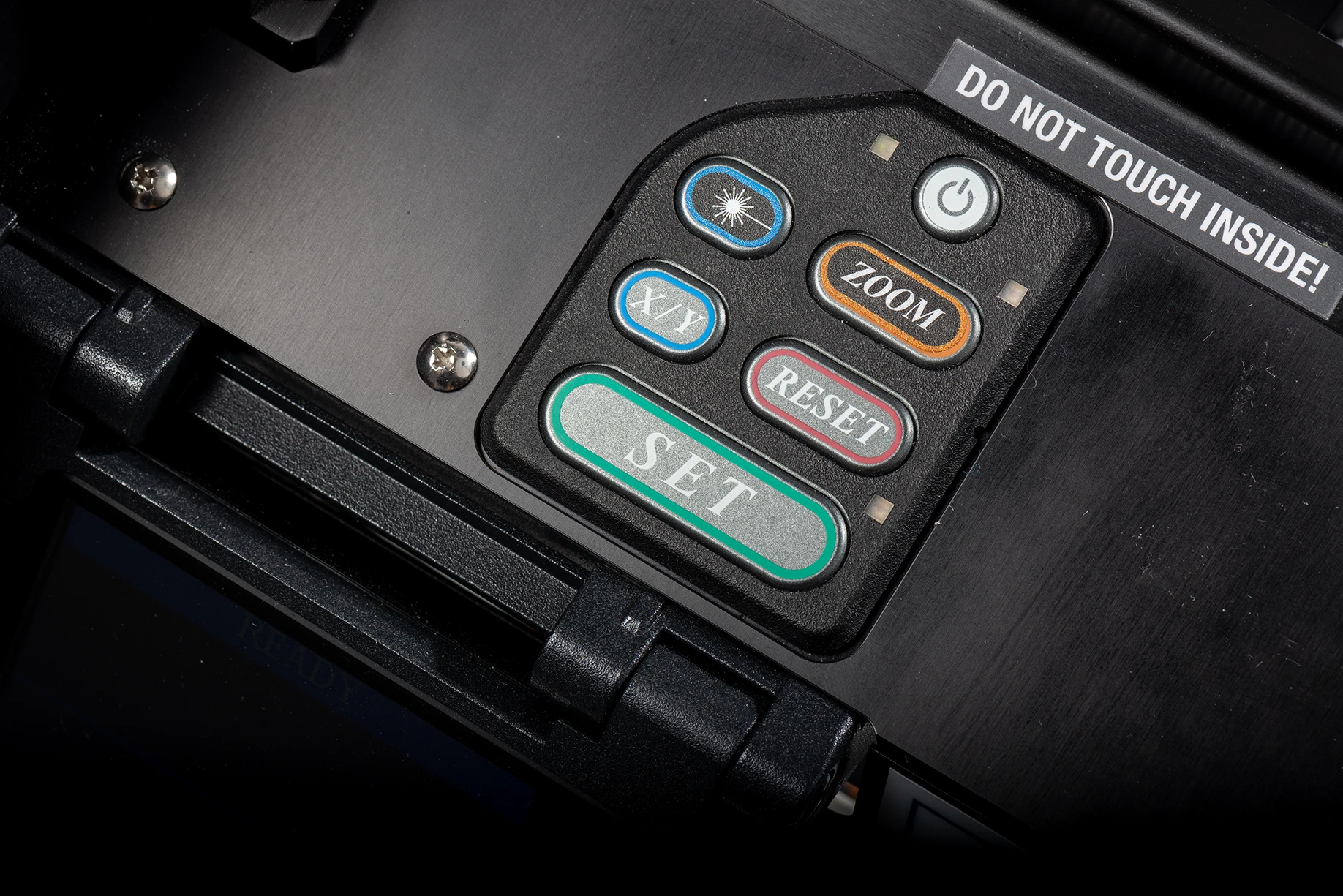

- Гибкое управление через встроенный интерфейс или компьютерную программу SpliceLab с обширной библиотекой технологических решений.
- Трехкратно резервированная система защиты (механическая крышка, автоматический затвор, отключение лазера) соответствует классу лазерной безопасности 1.
|
Источник нагрева
|
Стабилизированный CO2 лазер |
|
Мощность лазера
|
30 Вт (стандартно, возможна настройка) |
|
Диаметр обрабатываемых волокон
|
80 – 2300 мкм (автоматический режим) |
|
Типичные потери при сварке (SM, G.652)
|
0.02 дБ |
|
Типичная прочность сварки
|
250 Kpsi (при корректной подготовке) |
|
Поле обзора камеры
|
2.7 мм |
|
Основной метод юстировки
|
PAS (автоматический по профилю показателя преломления) |
|
Разрешение позиционирования (X/Y)
|
0.1 мкм |
|
Ход по оси Z (оба держателя)
|
150 мм |
|
Максимальная длина вытяжки (тейпера)
|
150 мм |
|
Максимальный коэффициент вытяжки
|
10:1 (стандартно) |
|

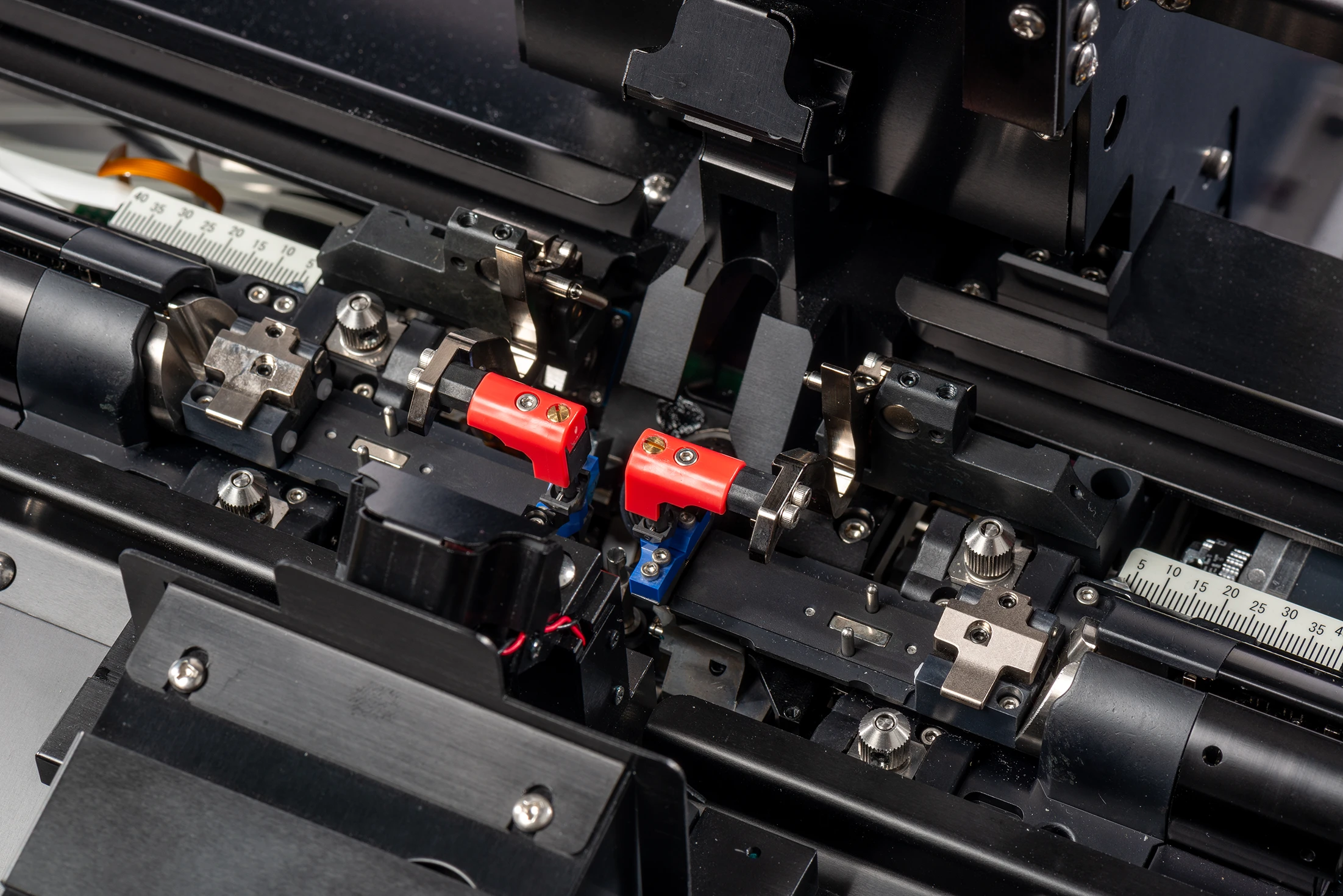

Система прижимов
|
Регулируемые V-образные канавки (Split V-groove) |
|
Управление
|

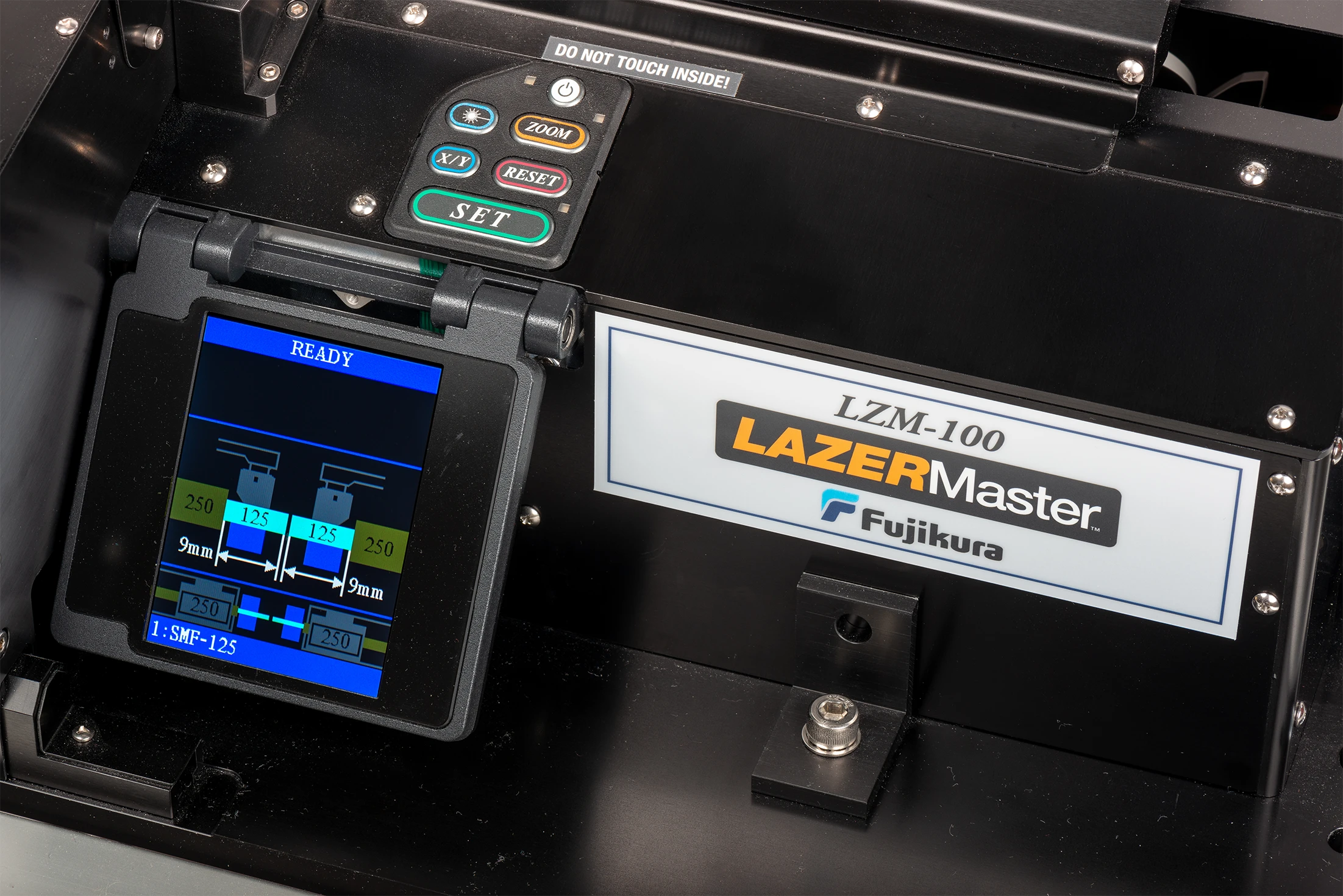

Встроенное ПО или компьютерное ПО SpliceLab |
|
Интерфейсы
|
USB 2.0, GPIB (опционально) |
|
Электропитание
|
100–240 В |
|
Диапазон рабочих температур
|
+15°C … +40°C |
|
Класс лазерной безопасности
|
Класс 1 |
|
Опции
|
Модули вращения для PM-волокон, система End-View, встраиваемый скалыватель |
