Компактный кинематический держатель для прямоугольных оптических элементов 1"

Компактный кинематический держатель для прямоугольных оптических элементов 1"

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
  • Заказать товар
  • Описание
  • Документация

Эти кинематические оправы предназначены для установки прямоугольной оптики высотой 1 дюйм и толщиной не менее 3,0 мм (0,12 дюйма), например металлических или диэлектрических зеркал и дифракционных решеток.

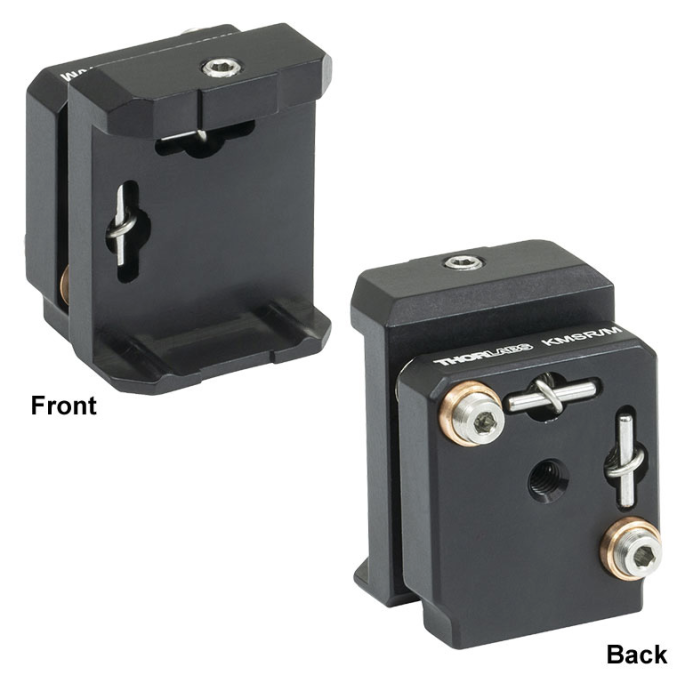

Компактное крепление KMSR (/ M) отличается компактной конструкцией, в которой оптика фиксируется шестигранным винтом 5/64 дюйма (2,0 мм) с нейлоновым наконечником, как показано на фотографии справа. Установочный винт и нижняя часть крепления обеспечивают три точки соприкосновения для стабильной установки. Это крепление имеет два резьбовых отверстия 8-32 (M4), которые позволяют производить горизонтальный или вертикальный монтаж. Это крепление с двумя регуляторами не имеет регулировочных ручек, что делает его идеальным для использования в ограниченном пространстве. Регуляторы 3/16 "-100" приводятся в действие шестигранным ключом 5/64 "(2,0 мм), таким как наши винты с накатанной головкой HKTS-5/64 (продаются ниже). Диапазон углового смещения лицевой поверхности зеркала составляет ± 4 ° с регулировкой 15 мрад на оборот. Дополнительный аксессуар, фиксирующий хомут F19SC1, доступен для блокировки регуляторов 3/16 "-100 после достижения желаемого положения. Также предлагаем варианты этого крепления для круглых зеркал.

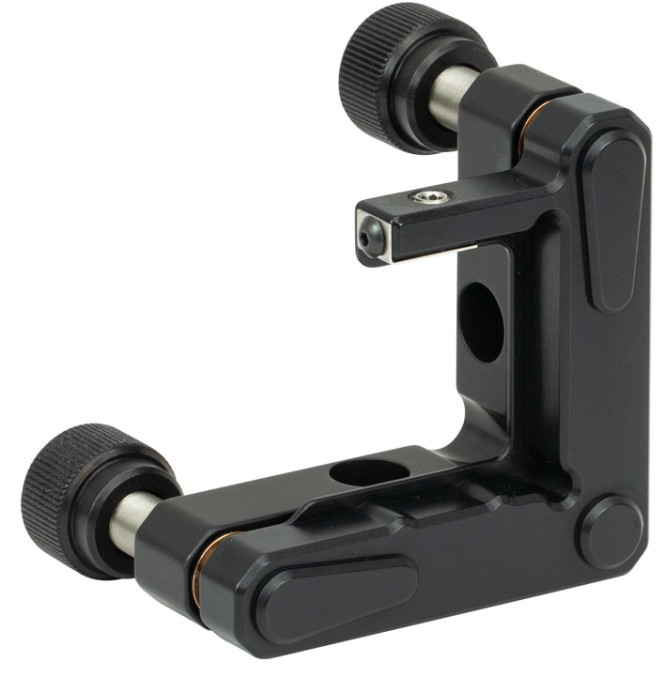

Крепления KM100S и KM100SL обеспечивают фиксацию 1-дюймовой прямоугольной оптики толщиной не менее 3,0 мм (0,12 дюйма) с помощью шестигранного винта 5/64 дюйма (2,0 мм) с нейлоновым наконечником и механизма зажима изгиба. Установочный винт прижимает зажим изгиба к край оптики, чтобы создать зону контакта, надежно удерживая оптику в оправе. Прямоугольные оптические крепления KM100S и KM200S являются правосторонними, а KM100SL и KM200SL - левыми. Они оснащены двумя регуляторами 1/4 "-80 и Включите один винт с головкой под ключ 8-32 и один винт с головкой под ключ M4 для крепления к нашим стойкам Ø1 / 2 дюйма. Доступен дополнительный аксессуар, бронзовая стопорная гайка LN2580, для фиксации регуляторов 1/4 "-80 после достижения желаемого положения. . Мы также предлагаем ручку большого диаметра F25SSK1L для более точного управления приводом и пьезоинерционный привод PIAK10 для моторизованного управления с высоким разрешением.

Ключевые особенности:

  • Держите оптику высокой квадратной или прямоугольной формы размером 1 дюйм
  • Крепление оптики Толщина более 3,0 мм (0,12 дюйма)
  • Диапазон регулировки наклона / наклона ± 4 °
  • Высокое разрешение:
  • KMSR (/ M): 15 мрад на оборот регулятора
  • KM100S (L): 8 мрад на оборот регулятора
  • Особенности монтажа на стойки Ø1 / 2 ":
    • KMSR (/ M): два ответвителя 8-32 (M4)
    • KM100S (L): две цековки # 8 (M4)

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
Положить в корзину Название Выбрать количество Описание Цена
Сбросить
В корзину KM100S
Кинематический держатель для прямоугольных элементов высотой 1" (25.4 мм), правая ориентация По запросу
В корзину KMSR/M
Компактный кинематический держатель для прямоугольных оптических элементов с характерным размером 1" (25.4 мм), крепления: M4 По запросу
В корзину KM100SL
Кинематический держатель для прямоугольных элементов высотой 1" (25.4 мм), левая ориентация По запросу
