Кольцевые пьезоактуаторы серии PICA™ Thru

Physik Instrumente (PI)

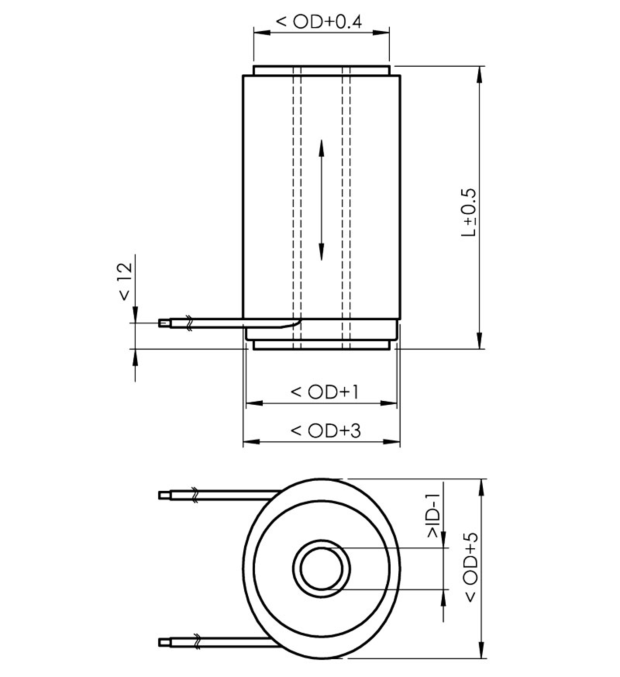

Кольцевые пьезоактуаторы серии PICA™ Thru - фото 1

Кольцевые пьезоактуаторы серии PICA™ Thru - фото 2

СКАЧАТЬ

Выбрать парт-номера

СКАЧАТЬ

Характеристики

Смещение
5 - 80 мкм
Максимальная длина
66 мм
Внешний диаметр
от 10 до 25 мм
Внутренний диаметр
от 5 до 16 мм
Блокирующая сила
1200 - 9600 Н

Описание
Заказать товар
Описание
Характеристики
Рекомендации по использованию
Документация

Кольцевые пьезоактуаторы серии PICA™ Thru имеют рабочее напряжение до 1000 В, большой удельный рабочий объем и длительный срок службы без снижения номинальных характеристик. Внутренние отверстия можно использовать для прикрепления предварительного натяга. Они UHV-совместимы, работают в среде с давлением до 10^-9 ГПа.

Серия PICA™ Thru отличается разнообразием стандартных размеров и дизайнов, однако возможно изготовление пьезоактуаторов под заказ. Пьезоактуаторы имеют высокую разрешающую способность и могут использоваться как в статических, так и в динамических приложениях.

Ключевые особенности:

Высокая грузоподъемность
Надежность
Микросекундный ответ
Большой выбор дизайнов (см. спецификацию или проконсультируйтесь с нашими специалистами)
Субнанометровое разрешение
UHV-совместимый

Доступные опции:

SGS датчики для позиционной стабильности
Керамический материал PZT
Диапазон рабочего напряжения, рабочий объем, толщина слоя
Грузоподъемность, создание силы
Геометрические формы: круглые, прямоугольные, различного сечения
Механический интерфейс: плоский
Интегрированные слои пьезоэлектрического детектора
Специальные версии для высоких / низких температур
Немагнитные версии
Чрезвычайно жесткие допуски по длине

АО «ЛЛС» поставляет весь спектр продукции Physik Instrumente (PI) на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки, полную техническую поддержку, а также поставку образцов.

Характеристики

Параметр

Значение
Смещение

5 - 80 мкм
Максимальная длина

66 мм
Внешний диаметр

от 10 до 25 мм
Внутренний диаметр

от 5 до 16 мм
Блокирующая сила

1200 - 9600 Н
Жесткость

29 - 230 Н/мкм
Электрическая емкость

до 1200 нФ
Резонансная частота

до 144 кГц

Применение:

Оптика
Точная механика
Промышленность
Настройка лазеров
Научные исследования

Положить в корзину	Название	Выбрать количество	Длина	Емкость	Диапазон перемещения	Резонансная частота	Осевая жесткость	Внешний диаметр	Внутренний диаметр	Блокирующая сила	Цена

В корзину	P-016.40H		52 мм	490 нФ	60 мкм	21 кГц	78 Н/мкм	16 мм	8 мм	4700 Н	По запросу
В корзину	P-016.20H		27 мм	230 нФ	30 мкм	39 кГц	150 Н/мкм	16 мм	8 мм	4500 Н	По запросу
В корзину	P-016.10H		15 мм	120 нФ	15 мкм	67 кГц	270 Н/мкм	16 мм	8 мм	4100 Н	По запросу
В корзину	P-016.00H		7 мм	42 нФ	5 мкм	144 кГц	580 Н/мкм	16 мм	8 мм	2900 Н	По запросу
В корзину	P-010.40H		54 мм	180 нФ	60 мкм	21 кГц	29 Н/мкм	10 мм	5 мм	1800 Н	По запросу
В корзину	P-025.50H		66 мм	1200 нФ	80 мкм	17 кГц	120 Н/мкм	25 мм	16 мм	9600 Н	По запросу
В корзину	P-010.20H		27 мм	82 нФ	30 мкм	39 кГц	59 Н/мкм	10 мм	5 мм	1800 Н	По запросу
В корзину	P-025.40H		51 мм	920 нФ	60 мкм	22 кГц	150 Н/мкм	25 мм	16 мм	9000 Н	По запросу
В корзину	P-010.10H		15 мм	40 нФ	15 мкм	67 кГц	110 Н/мкм	10 мм	5 мм	1700 Н	По запросу
В корзину	P-025.20H		27 мм	430 нФ	30 мкм	39 кГц	290 Н/мкм	25 мм	16 мм	8700 Н	По запросу
В корзину	P-010.00H		7 мм	15 нФ	5 мкм	144 кГц	230 Н/мкм	10 мм	5 мм	1200 Н	По запросу
В корзину	P-025.10H		16 мм	220 нФ	15 мкм	63 кГц	490 Н/мкм	25 мм	16 мм	7400 Н	По запросу

P-010.xxH - P-025.xxH PICA Stack Reliability Investigation.pdf Short Instructions PZ257EK.pdf
