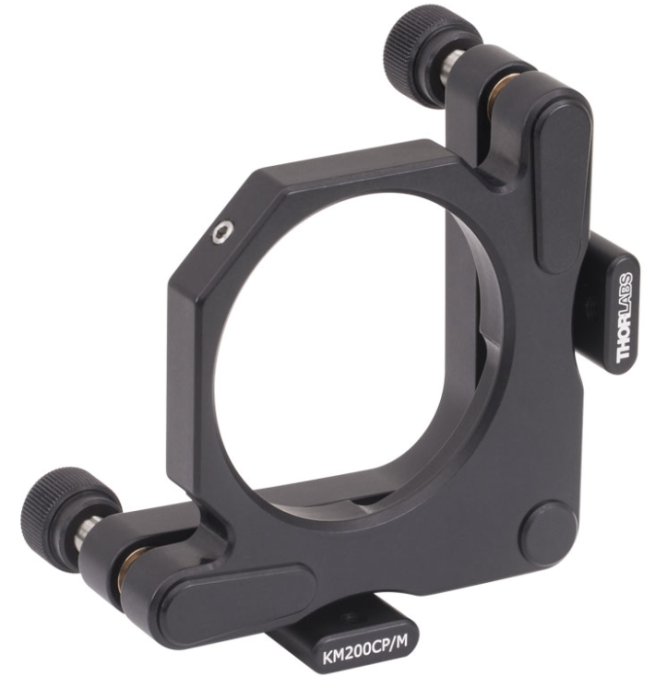

    KM200CP/M - Кинематический держатель оптических элементов Ø50.8 мм

    KM200CP/M - Кинематический держатель оптических элементов Ø50.8 мм

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Заказать товар
    • Описание
    • Характеристики

    Кинематическое крепление для зеркала KM200CP (/ M) Ø50.8 мм предназначено для центрирования передней поверхности зеркала по центру монтажного стержня. Эта конструкция позволяет выполнять грубую регулировку поворота без отклонения луча путем поворота монтажной стойки. Крепление может быть прикреплено к стойке Ø12.7 мм или Ø25.4 мм с метчиком 8-32 (M4). Если передняя поверхность зеркала совмещена с одним из отверстий макетной платы, луч, падающий под углом 45 °, можно легко совместить с отверстием стола Крепление крепится к стойке через одно из двух резьбовых отверстий, которые позволяют ориентировать регулятор вправо или влево.

    Уникальный дизайн KM200CP (/ M) включает в себя функцию пост-монтажа на фиксированной задней пластине крепления, где также находятся латунные втулки. Благодаря тому, что втулки находятся в неподвижной пластине, а не на подвижной пластине, нестабильность крепления значительно снижается во время регулировки.

    Крепление оснащено двумя регуляторами 1/4 "-80, которые обеспечивают угловую регулировку ± 3 ° и разрешение 5 мрад (0,3 °) на оборот. Дополнительный аксессуар, Бронзовая стопорная гайка LN2580 доступна для блокировки регуляторов при достижении желаемого положения. Зеркало фиксируется на месте стопорным винтом с нейлоновым наконечником, который можно затянуть с помощью шестигранного ключа 5/64 дюйма или баллонной отвертки. В то время как наше стандартное крепление KM200 центрирует оптику на 1,56 дюйма (39,6 мм) над стойкой, KM200CP (/ M) центрирует оптику на 1,85 дюйма (47,0 мм) над стойкой из-за конструкции элемента крепления стойки.

    Ключевые особенности:

    • Передняя поверхность зеркала совмещена с монтажным отверстием для упрощения выравнивания
    • Монтажная ячейка с двумя отверстиями с задней загрузкой и установочным винтом с нейлоновым наконечником для фиксации оптики
    • Крепления Ø50.8 мм оптики толщиной не менее 0,16" (4 мм)
    • Шестигранные гнезда 5/64 дюйма (2,0 мм) для ходовых винтов, доступные как со снятыми ручками, так и без них

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Диаметр оптики
      Ø50.8 мм
    • Точная угловая регулировка
      ± 3°
    • Разрешение
       5 мрад (0,3 °)
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину KM200CP/M
    Кинематический держатель оптических элементов Ø50.8 мм, отверстие для крепления держателя на стержень расположено по середине лицевой пластины, крепления: M4 По запросу
