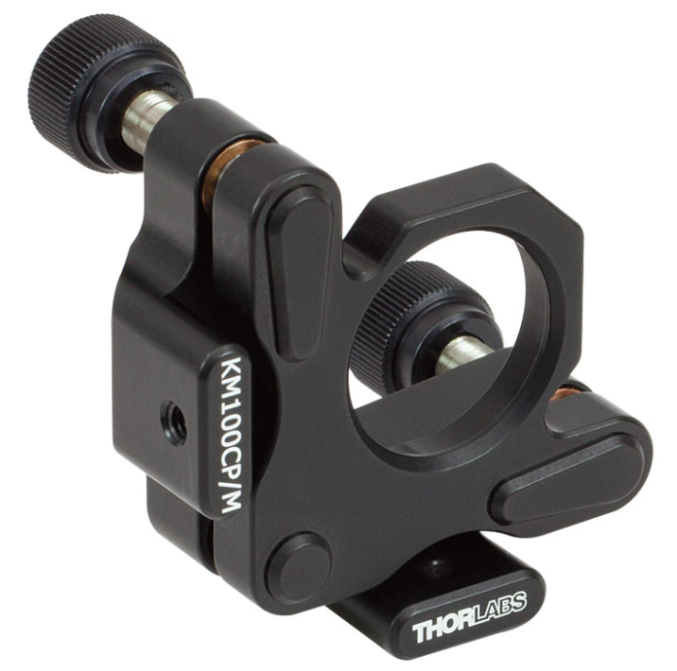

    KM100CP/M - Кинематический держатель оптических элементов Ø25.4 мм

    KM100CP/M - Кинематический держатель оптических элементов Ø25.4 мм

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Заказать товар
    • Описание
    • Характеристики

    Кинематическое крепление для зеркала KM100CP (/ M) Ø25.4 мм предназначено для центрирования передней поверхности зеркала по центру монтажного стержня. Такая конструкция позволяет выполнять грубую регулировку поворота без отклонения луча путем поворота монтажного стержня. Крепление может быть прикреплено к стержню Ø12.7 мм или стержню Ø25.4 мм с метчиком 8-32 (M4). Если передняя поверхность зеркала совмещена с одним из отверстий оптической плиты, луч, падающий под углом 45°, можно легко совместить с отверстием в столе. Крепление монтируется к стержню через одно из двух резьбовых отверстий, которые позволяют ориентировать регулятор вправо или влево.

    Уникальный дизайн KM100CP (/ M) включает в себя функцию пост-монтажа на фиксированной задней пластине крепления, где также находятся латунные втулки. Благодаря тому, что втулки находятся в неподвижной пластине, а не на подвижной пластине, нестабильность крепления значительно снижается во время регулировки.

    Крепление разработано с двумя регуляторами 1/4 "-80, которые обеспечивают угловую регулировку ± 4° и разрешение 8 мрад (0,5°) на оборот. Дополнительный аксессуар Бронзовая стопорная гайка LN2580 доступна для блокировки регуляторов после достижения желаемого положения. Зеркало фиксируется на месте стопорным винтом с нейлоновым наконечником, который можно затянуть с помощью шестигранного ключа 5/64 дюйма или баллонной отвертки. В то время как наше стандартное крепление KM100 центрирует оптику на 1 дюйм (25,4 мм) над стойкой, KM100CP (/ M) центрирует оптику на 31,8 мм над стойкой из-за конструкции особенности крепления стойки.

    Ключевые особенности:

    • Передняя поверхность зеркала совмещена с монтажным отверстием для упрощения выравнивания
    • Монтажная ячейка с двумя отверстиями с задней загрузкой и установочным винтом с нейлоновым наконечником для фиксации оптики
    • Устанавливает оптику Ø25.4 мм толщиной не менее 3 мм
    • Шестигранные гнезда 5/64 дюйма (2,0 мм) для ходовых винтов, доступные как со снятыми ручками, так и без них

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Диаметр оптики
      Ø25.4 мм
    • Точная угловая регулировка
      ± 4°
    • Разрешение
      8 мрад (0,5°)
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину KM100CP/M
    Кинематический держатель оптических элементов Ø25.4 мм, отверстие для крепления держателя на стержень расположено по середине лицевой пластины, крепления: M4 По запросу
