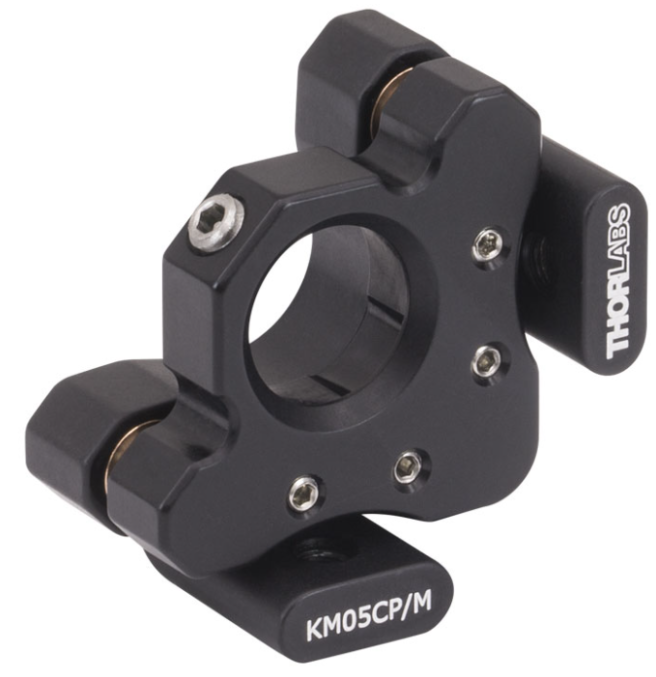

KM05CP/M - Кинематический держатель оптических элементов Ø12.7 мм

KM05CP/M - Кинематический держатель оптических элементов Ø12.7 мм

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Характеристики
  • Заказать товар
  • Описание
  • Характеристики

Кинематическое крепление для зеркала KM05CP (/ M) Ø12.7 мм предназначено для центрирования передней поверхности зеркала по центру стержня. Эта конструкция позволяет производить грубую регулировку поворота без отклонения луча путем поворота монтажной стойки. Крепится к стержню Ø12.7 мм или Ø25.4 мм через одно из двух резьбовых отверстий 8-32 (M4) для правосторонней или левосторонней ориентации регулятора. Луч, падающий под углом 45 °, можно легко выровнять с матрица отверстий, когда это крепление выровнено или установлено непосредственно в отверстии стола.

Уникальный дизайн KM05CP (/ M) включает возможность пост-монтажа на фиксированной задней пластине крепления, где также находятся латунные втулки. Благодаря тому, что втулки находятся в неподвижной пластине, а не на подвижной пластине, нестабильность крепления значительно снижается во время регулировки.
Крепление разработано с двумя регуляторами 3/16 "-100, которые обеспечивают точную угловую регулировку ± 4 ° и разрешение 13 мрад (0,75 °) на оборот. Зеркало фиксируется стопорным винтом с нейлоновым наконечником, который можно затянуть шестигранным ключом 5/64 дюйма или отверткой. KM05CP (/ M) центрирует оптику на 21,1 мм над стержнем из-за конструкции особенности крепления стойки.

Адаптер KMCP также можно использовать для центрирования стандартного крепления KM05 (/ M) по центру стежня.

Ключевые особенности:

  • Передняя поверхность зеркала совмещена с монтажным отверстием для упрощения выравнивания
  • Монтажная ячейка с двумя отверстиями с задней загрузкой и установочным винтом с нейлоновым наконечником для фиксации оптики
  • Крепление для оптики Ø12.7 мм толщиной не менее 1,78 мм

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
  • Диаметр оптики
    12,7 мм
  • Точная угловая регулировка
    ± 4 °
  • Разрешение
    13 мрад (0,75 °)
Положить в корзину Название Выбрать количество Описание Цена
Сбросить
В корзину KM05CP/M
Кинематический держатель оптических элементов Ø12.7 мм, отверстие для крепления держателя на стержень расположено по середине лицевой пластины, крепления: M4 По запросу
