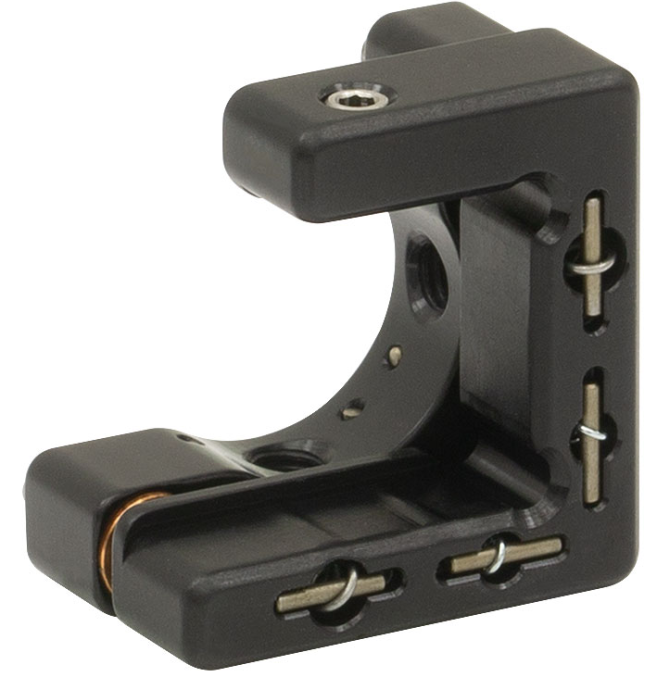

    Кинематические держатели серии Mini для прямоугольной оптики высотой 12.7 мм

    Кинематические держатели серии Mini для прямоугольной оптики высотой 12.7 мм

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Заказать товар
    • Описание
    • Характеристики
    • Документация

    Кинематическое крепление MK05S (/ M) Mini-Series подходит для прямоугольной оптики высотой 1/2 дюйма и толщиной не менее 2,54 мм (0,10 дюйма), такую ​​как металлические или диэлектрические зеркала и дифракционные решетки. Оптика крепится с помощью установочного винта с шестигранной головкой 0,050 дюйма (1,3 мм) с нейлоновым наконечником. Установочный винт и нижняя часть крепления обеспечивают три точки контакта для стабильной установки. Это крепление имеет два резьбовых отверстия 4-40 (M3), которые позволяют горизонтальное или горизонтальное положение. вертикальный монтаж. Это крепление с двумя регуляторами не имеет регулировочных ручек, что делает его идеальным для использования в ограниченном пространстве. Регуляторы M2,5 x 0,20 приводятся в действие с помощью шестигранного ключа 0,050 дюйма (1,3 мм), такого как HKTS-050 Винты с шестигранной головкой. Диапазон углового смещения лицевой поверхности зеркала составляет ± 4 ° с регулировкой 13,4 мрад (0,76 °) за оборот. Дополнительный аксессуар, фиксирующая манжета F10SC1-5, доступен для блокировки регуляторов M2,5 x 0,20 после достижения желаемого положения. Мы также предлагаем крепления Mini-Series для круглых зеркал.

    Стандартные крепления KM05S (/ M) и KM05SL (/ M) обеспечивают фиксацию прямоугольной оптики 1/2 дюйма толщиной не менее 3,0 мм (0,12 дюйма) с помощью шестигранного винта 5/64 дюйма (2,0 мм) с нейлоновым наконечником и изгиба. Зажимной механизм. Установочный винт прижимает изгибаемый зажим к краю оптики, чтобы создать зону контакта, надежно удерживая оптику в оправе. KM05S (/ M) и KM05SL (/ M) - это правосторонние и левосторонние крепления. Каждое крепление имеет два резьбовых отверстия 8-32 (M4) для крепления к нашим стойкам Ø1 / 2 ". Эти крепления не имеют регулировочных ручек, что делает их идеальными для использования в ограниченном пространстве. Регуляторы 3/16 "-100" приводятся в действие шестигранным ключом 5/64 "(2,0 мм), таким как наши винты с накатанной головкой HKTS-5/64 (продаются ниже). Дополнительный аксессуар, фиксирующая манжета F19SC1, доступен для блокировки регуляторов 3/16 "-100" после достижения желаемого положения.

    Ключевые особенности:

    • Держите квадратную или прямоугольную оптику высотой 12.7 мм
    • Диапазон регулировки наклона / наклона ± 4 °
    • Высокое разрешение:
      • MK05S (/ M): 13,4 мрад на оборот регулятора
      • KM05S (L) (/ M): 13 мрад на оборот регулятора
    • Особенности монтажа на стойке:
      • MK05S (/ M): два метчика 4-40 (M3) для столбов Mini-Series
      • KM05S (L) (/ M): Два метчика 8-32 (M4) для столбов Ø1 / 2 "

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер оптики
      12,7 мм
    • Точная угловая регулировка
      ± 4 °
    • Разрешение
      13 мрад (0,75 °)
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину KM05S/M
    Кинематический держатель для прямоугольных элементов высотой 1/2" (12.7 мм), правая ориентация, крепления: M4 По запросу
    В корзину MK05S/M
    Кинематические держатели серии Mini для прямоугольной оптики высотой 12.7 мм, правая ориентация, крепления: M3 По запросу
    В корзину KM05SL/M
    Кинематический держатель для прямоугольных элементов высотой 1/2" (12.7 мм), левая ориентация, крепления: M4 По запросу
