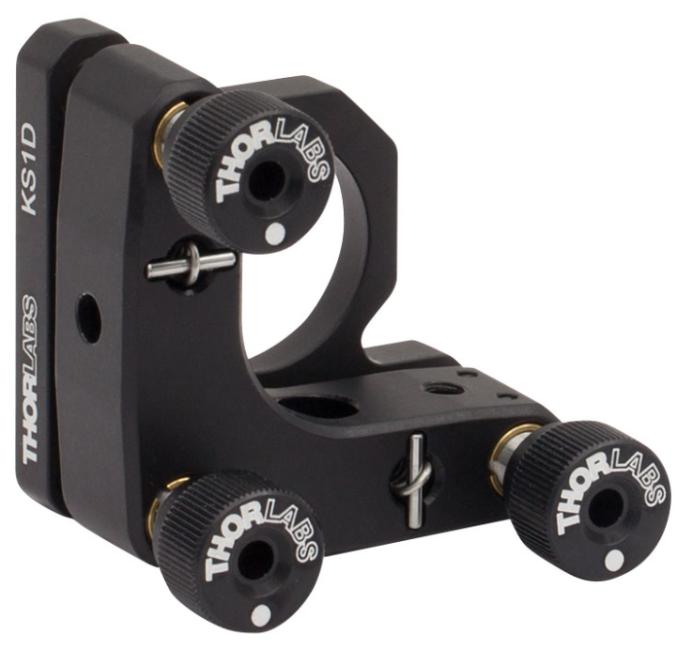

Кинематические держатели элементов Ø1" и Ø2", 2 дифференциальных регулировочных винта

Кинематические держатели элементов Ø1" и Ø2", 2 дифференциальных регулировочных винта

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
  • Заказать товар
  • Описание
  • Документация

Эти кинематические оправы для зеркал Ø1 ”и Ø2” оснащены блокирующими регуляторами и устойчивым механическим корпусом. Крепления для кинематических зеркал KS1D и KS2D могут удерживать оптику Ø1 "или Ø25 мм, а также Ø2" или Ø50 мм соответственно. Диапазон регулировки угла составляет ± 4 °, когда расстояние между передней и задней пластинами крепления зеркала составляет 0,120 дюйма (3,05 мм) для KS1D и 0,190 дюйма (4,83 мм) для KS2D. При использовании всех трех регуляторов эти крепления могут обеспечить максимальное перемещение по оси Z 0,25 дюйма (6,4 мм).

Два из трех регуляторов каждого крепления включают механизм дифференциального привода. Эта приводная система с высоким разрешением имеет как грубую (318 мкм / оборот), так и тонкую (25 мкм / оборот, обозначенную винтом C и D на диаграмме справа) регулировки. Система привода точной регулировки использует два ходовых винта; один толкает центральный шпиндель вперед со скоростью 400 мкм за оборот, а другой тянет его назад со скоростью 375 мкм за оборот. В результате общее поступательное движение центрального шпинделя составляет всего 25 мкм за оборот, что соответствует 660 мкрад за оборот для KS1D и 400 µрад за оборот для KS2D. Механизм дифференциального привода приводится в действие путем вставки шестигранного ключа через ручку грубого регулятора и поворота промежуточного привода, встроенного в регулировочный винт.

Ключевые особенности:

  • Оптика закреплена в отверстии с двойным просверленным отверстием с помощью установочного винта с нейлоновым наконечником
  • Толстая задняя пластина и усиленные пружины для устойчивости
  • Изготовлен из анодированного алюминия черного цвета
  • Вставки из закаленной нержавеющей стали на кинематических контактах для уменьшения износа

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
Положить в корзину Название Выбрать количество Описание Цена
Сбросить
В корзину KS2D
Кинематический держатель элементов Ø2", 2 дифференциальных регулировочных винта, 1 винт с резьбой: 1/4"-80 По запросу
В корзину KS1D
Кинематический держатель элементов Ø1", 2 дифференциальных регулировочных винта, 1 винт с резьбой: 1/4"-80 По запросу
