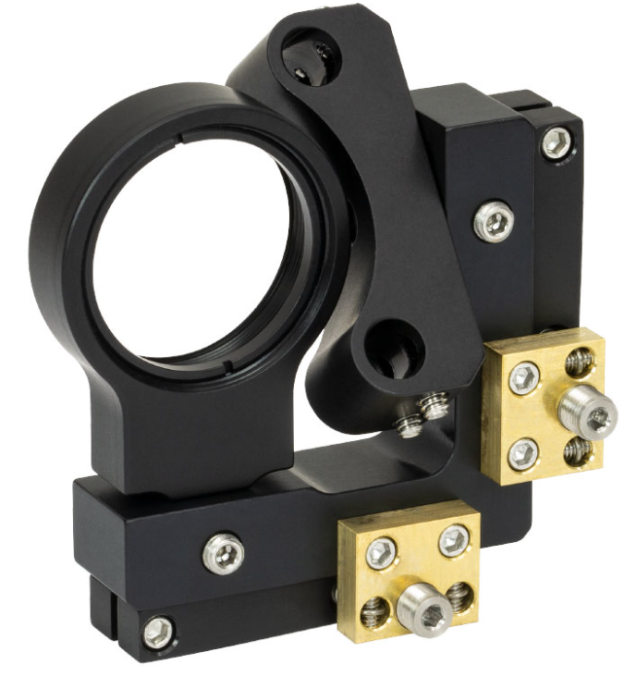

KC45D - Шарнирное крепление оптики Ø25.4 мм, для Cage систем

KC45D - Шарнирное крепление оптики Ø25.4 мм, для Cage систем
Характеристики
Диаметр оптики Ø25.4 мм
Угловая регулировка ± 30°
Разрешение 13 мрад (0,75 °)
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Шарнирное крепление KC45D предназначено для вращения оптического элемента Ø25.4 мм относительно точки в центре 30-миллиметровой Cage системы. Держатель оптики может свободно вращаться на 360 °. После того, как его грубая угловая ориентация установлена , механизм точной регулировки (т.е. два регулятора 100 TPI, обеспечивающих регулировку на оборот 13 мрад / оборот) можно использовать для точного выравнивания с помощью шестигранного винта с накатанной головкой HKTS-5/64 или любого другого шестигранного ключа 5/64 дюйма. Вторая угловая степень свободы достигается вращением промежуточной балки (перемычки). Она соединяет держатель оптики с корпусом  и может свободно вращаться на ± 30º. Оптика прикреплена к задней кромке центральной резьбовой оправы SM1 (1,035 "-40) с помощью прилагаемого стопорного кольца SM1RR.

Ключевые особенности:

  • Настоящая шарнирная конструкция
  • Максимальная толщина оптики 6 мм (0,24 дюйма)
  • Диаметр оптики Ø25.4 мм
  • Совместимость с Cage системой Thorlabs 30 мм.
  • Полное вращение держателя оптики на 360º
  • Вращение на ± 30º на перемычке держателя оптики

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
