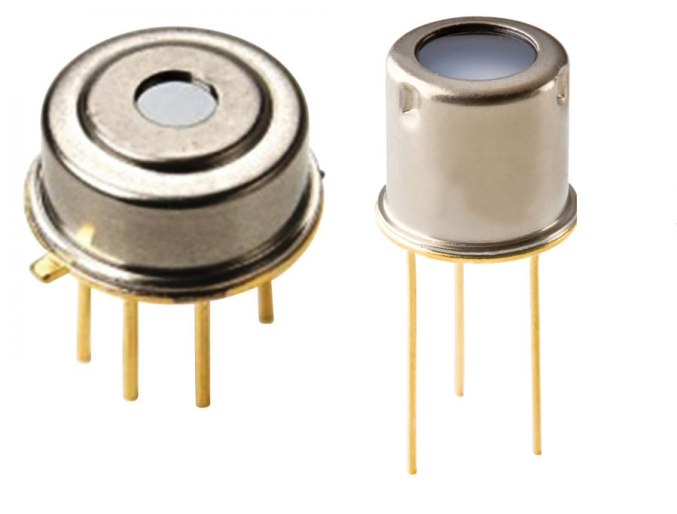

Эта серия включает проверенную концепцию TPMI® в корпусе TO-5, который воспринимает тепловое излучение от объектов и преобразует его в аналоговое напряжение. Продукт полностью откалиброван на заводе для точного вывода сигнала в заданном диапазоне температур и включает в себя дополнительную температурную компенсацию. Внутренняя обработка сигнала с 8-битным разрешением управляющих регистров и технологией EEPROM позволяет выполнять калибровку в соответствии с требованиями заказчика. Уникальная и запатентованная конструкция ISOthermal обеспечивает значительно лучшую производительность всего датчика в переходных температурных условиях. Точность температуры полностью регулируемой интегральной схемы превосходит дискретные решения. Благодаря интеграции детектора и электронных схем в компактном корпусе типа TO-5, TPiS является надежным и нечувствительным к воздействиям окружающей среды, таким как токи утечки на исходной печатной плате, относительная влажность или электромагнитные помехи. Для усиления высокочувствительного сигнала термоэлемента предусмотрен программируемый малошумящий усилитель с высоким разрешением. Регулируемый высокоточный датчик температуры окружающей среды, за которым следует процессор сигналов, предлагает точные сигналы компенсации с полиномиальными характеристиками, идеально подходящими для выходного сигнала термодатчика. Сигнала являются почти линейным с температурой объекта. Добавление этих сигналов приведет к появлению сигнала температуры объекта, независящего от окружающей среды, на большом температурном диапазоне. Этот диапазон может быть адаптирован и масштабирован по требованиям заказчика посредством гибкой коррекции смещения и посткоррекции. Для определенных требований к размеру пятна Excelitas предлагаем датчики с определенным полем обзора, полученным с помощью апертур, внутренних линз или встроенных зеркал. Семейство датчиков TPMI включает встроенную компенсацию температуры окружающей среды и калибровку в определенном температурном диапазоне. При заказе укажите необходимый температурный диапазон.
Excelitas предлагает следующие предварительно откалиброванные датчики:
- -20...60°C: TPiS 1T 0134 OAA060
- -20...120°C: TPiS 1T 0136 L5.5 OAA120
- 20...120°C: TPiS 1T 0134 OAA120
- -20...250°C: TPS 1T 0136 IRA OAA250
IRA = ИК рефлектор
L5.5 = 5.5 мм - фокальное расстояние линзы
Опорный температурный выход - включен в комплектацию. По запросу могут быть предусмотрены другие диапазоны температуры объекта. Датчики также могут поставляться как версия «OBA» без внутренней температурной компенсации.
Особенности
- Внутренняя обработка сигналов
- Заводская калибровка
- Оптика - доступна
- Компенсация температур окружающей среды
АО «ЛЛС» является дистрибьютором компании Excelitas на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Компания «ЛЛС» гарантирует Вам высокое качество и быструю доставку компонентов.
Чувствительная область
|
0,7 x 0,7 мм^2 (TPiS 1T 0234, TPiS 1T 0236 L5.5, TPS 1T 0236 IRA) |
Поле обзора
|
70° (TPiS 1T 0234), 7° (TPiS 1T 0236 L5.5), 15° (TPS 1T 0236 IRA) |
Отношение расстояние-размер пятна
|
8:1 (TPiS 1T 0136 L5.5) |
Отношение расстояние-размер пятна
|
11:1 (TPiS 1T 0136 L5.5) |
Поле обзора
|
67° (TPiS 1T 0134), 4,5° (TPiS 1T 0136 L5.5), 11° (TPS 1T 0136 IRA) |
Чувствительная область
|
0,2 мм^2 (TPiS 1T 0134, TPiS 1T 0136 L5.5, TPS 1T 0136 IRA) |
Время отклика
|
100 мс |
Точность определения температуры объекта
|
1,5 К |
Напряжение питающей сети
|
4,5 - 5,5 В |
Ток питания
|
1,5 мА |
Диапазон рабочих температур
|
-25°C - +100°C |
Температура хранения
|
-40°C - +100°C |
