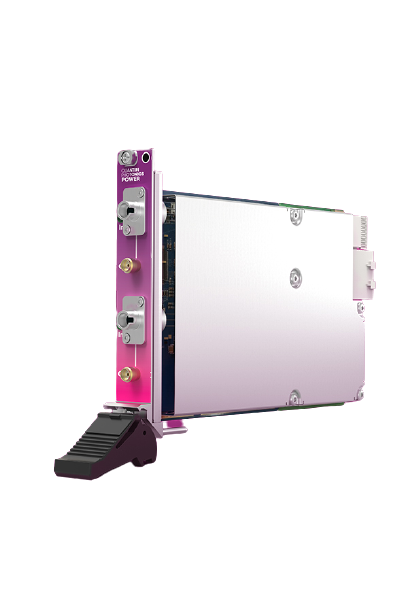

Измеритель оптической мощности PowerPXIe-1501
Измеритель оптической мощности PowerPXIe серии 1500
Подробности
Спектральный диапазон—750 - 1700 нм
- 750 - 1700 нм
Калибровка—850, 1310, 1490, 1550 нм
- 850, 1310, 1490, 1550 нм
Диапазон измерений—от -60 до +10 дБм
- от -60 до +10 дБм
В корзину
Быстрый заказ
Характеристики
Диапазон длин волн
—
750 - 1700 нм
Диапазон мощности
—
от -60 до +10 дБм
Количество каналов
—
2
Оптический разъем
—
FC или SC
Тип сенсора
—
широкополосный InGaAs
Пороговый уровень
—
+12 дБм
Обратные потери
—
> 45 дБ
Поляризационно-зависимая чувствительность
—
<0,2 дБ
Подключение
—
PXIe
Количество слотов
—
1
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Эксклюзивный дистрибьютор QUANTIFI PHOTONICS (Coherent Solutions) в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции QUANTIFI PHOTONICS (Coherent Solutions), полную техническую поддержку, а также поставку образцов.
PowerPXIe серии 1500 - это универсальный, компактный оптический измеритель мощности с аналоговым выходом для быстрого и точного мониторинга и диагностики оптической мощности.
Ключевые особенности:
- Поддерживает одномодовые и многомодовые приложения
- Аналоговый выход для легкой аппаратной интеграции
- Цифровое считывание оптической мощности
АО «ЛЛС» является дистрибьютором компании QUANTIFI PHOTONICS (Coherent Solutions) на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Документы
|
Диапазон длин волн
|
750 - 1700 нм |
|
Диапазон мощности
|
от -60 до +10 дБм |
|
Количество каналов
|
2 |
|
Оптический разъем
|
FC или SC |
|
Тип сенсора
|
широкополосный InGaAs |
|
Пороговый уровень
|
+12 дБм |
|
Обратные потери
|
> 45 дБ |
|
Поляризационно-зависимая чувствительность
|
<0,2 дБ |
|
Подключение
|
PXIe |
|
Количество слотов
|
1 |
|
Вес
|
~ 1 кг / ~ 2,2 фунта |
|
Размеры
|
130 х 20 х 215 мм/ 5,1 х 0,8 х 8,5 дюймов |
|
Диапазон рабочих температур
|
от 5 ° C до 45 ° C / 41 ° F до 113 ° F |
|
Диапазон температур хранения
|
от -40 ° C до 70 ° C / От -40 ° F до 158 ° F |
|
Аналоговый выход:
|
|
|
Электрический разъем
|
SMA |
|
Выходное сопротивление
|
50 Ом |
|
Макс. Выход
|
<2,5 В (2 В при + 10 дБм, как правило) |
|
Усиление преобразования
|
33,33 мВ / дБ (типичное значение, на входе 10 мОм), 16,66 мВ / дБ (типичное значение, на входе 50 Ом) |
|
Линейность
|
± 0,25 дБ |
|
АЧХ 3 дБ при 1550 нм
|
> -20 дБм: 1 МГц; > -30 дБм: 350 кГц; > -40 дБм: 25 кГц |
|
Цифровой измеритель мощности:
|
|
|
Калибровка
|
850, 1310, 1490, 1550 нм |
|
Линейность
|
± 0,1 дБ: от -40 дБм до 0 дБм, ± 0,20 дБ: от -50 дБм до -40 дБм |
|
Общая погрешность измерения
|
± 0,34 дБ (Типичная) |
|
Время усреднения/ выборки
|
от 100 до 10 с |
|
Разрешение
|
0,01 дБ |
|
АЧХ 3 дБ
|
5 кГц |
|
Возможность регистрации данных
|
от 1 до 1024 точек на канал |
|
Частота дискретизации для трассировки
|
от 0,01 Гц до 12 кГц |
|
Возможность запуска PXIe
|
Да |
