UNI2450-0J
Характеристики
Фокусное расстояние
—
9,1 мм
Относительное отверстие
—
F/1.0
Детектор
—
640×512
Размер пикселя
—
12 мкм
Поле зрения
—
(H×V×D) 62° × 48,09° × 38,48°*
Рабочий диапазон
—
8–12 мкм
Коэффициент пропускания
—
>88%
Фокусировка
—
Фиксированная
Дистанция фокусировки
—
0,3 м – ∞
Атермализация
—
Оптическая
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

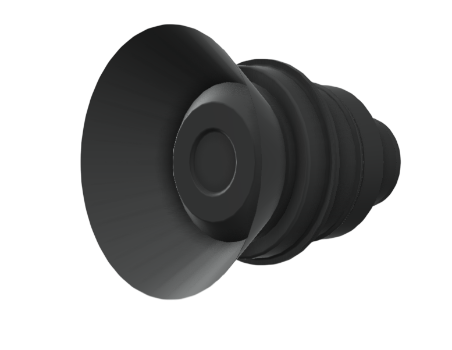

Инфракрасный объектив 9,1 мм F/1.0 предназначен для тепловизионных систем с детектором 640×512 и размером пикселя 12 мкм. Работает в спектральном диапазоне 8–12 мкм и обеспечивает широкое поле зрения. Фиксированная фокусировка и оптическая атермализация позволяют сохранять стабильные оптические характеристики в широком диапазоне рабочих температур. Конструкция объектива имеет полную герметизацию IP67 и рассчитана на повышенные требования к надёжности.
Ключевые особенности
- Фокусное расстояние 9,1 мм, F/1.0, поле зрения 62°×48,09°×38,48°
- Рабочий диапазон 8–12 мкм, совместимость с детектором 640×512 / 12 мкм
- Фиксированная фокусировка от 0,3 м до бесконечности, оптическая атермализация
- Алмазоподобное покрытие (DLC) передней линзы, коэффициент пропускания >88%
- Полная герметизация IP67, рабочий диапазон температур от -40 до +80 °C, масса 7,1±0,5 г
- Класс внешнего вида 80–50, соответствие RoHS 2.0, конструкция соответствует требованиям надёжности для объективов БПЛА
Документы
|
Фокусное расстояние
|
9,1 мм |
|
Относительное отверстие
|
F/1.0 |
|
Детектор
|
640×512 |
|
Размер пикселя
|
12 мкм |
|
Поле зрения
|
(H×V×D) 62° × 48,09° × 38,48°* |
|
Рабочий диапазон
|
8–12 мкм |
|
Коэффициент пропускания
|
>88% |
|
Фокусировка
|
Фиксированная |
|
Дистанция фокусировки
|
0,3 м – ∞ |
|
Атермализация
|
Оптическая |
|
Покрытие передней линзы
|
Алмазоподобное (DLC) |
|
Герметизация
|
IP67 всего объектива, допускается мойка |
|
Рабочая температура
|
−40…+80 °C |
|
Масса
|
7,1 ± 0,5 г |
|
Класс внешнего вида
|
80–50 |
|

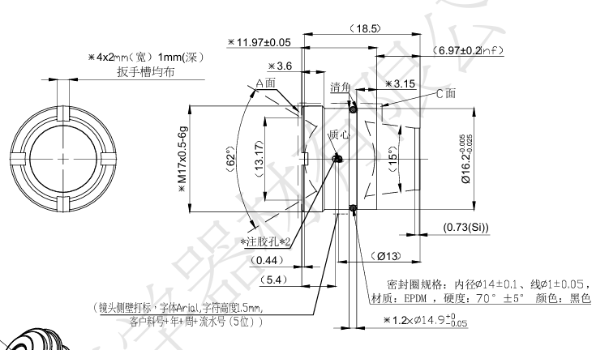

Интерфейсная резьба
|
M17×0,5-6g |
|
Материал линз
|
3 линзы из халькогенидного стекла |
|
Дисторсия
|
−9,98% (предварительное значение) |
|
BFL
|
7,24 ± 0,15 мм |
|
FFL
|
6,97 ± 0,2 мм |
|
MTF, центр
|
≥25% при 42 lp/mm (предварительно) |
|
MTF, край
|
≥20% при 42 lp/mm (предварительно) |
|
Материал металлических деталей
|
A6061, чёрное анодирование |
|
Стойкость к соляному туману
|
48 ч |
|
Соответствие
|
RoHS 2.0 |
- Медицинский мониторинг
- Энергетика
- Металлургия и химическая промышленность
- Экологический мониторинг
- Охранные системы
- Аквакультура
- Автомобильная промышленность
