UNI9030-0I
Характеристики
Тип объектива
—
Инфракрасный, LWIR
Фокусное расстояние (EFL)
—
6 мм
Детектор
—
640 × 512
Размер пикселя детектора
—
8 мкм
Относительное отверстие
—
F/0.8
Поле зрения
—
(H × V) 48,74° × 39,01°
Диагональное поле зрения
—
62,54°
Рабочий спектральный диапазон
—
8–12 мкм
Коэффициент пропускания
—
> 88%
Фокусировка
—
Ручная
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

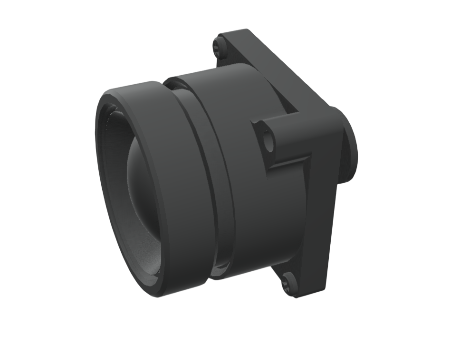

Инфракрасный объектив 6 мм это компактный светосильный объектив для тепловизионных систем на базе ИК-детектора 640 × 512 пикселей с шагом 8 мкм. Объектив работает в длинноволновом инфракрасном диапазоне 8–12 мкм и имеет относительное отверстие F/0.8, обеспечивающее высокую светосилу. Модель оснащена ручной фокусировкой с диапазоном дистанций от 2 м до бесконечности и оптической атермализацией для сохранения рабочих характеристик при изменении температуры. Конструкция рассчитана на эксплуатацию при температурах от −40 до +85 °C. Герметизация соединений передней линзы, корпуса и фланца соответствует IP67.
Ключевые особенности
- Фокусное расстояние 6 мм, F/0,8, поле зрения 48,74°×39,01°
- Рабочий диапазон 8–12 мкм, совместимость с детектором 640×512 / 8 мкм
- Ручная фокусировка от 2 м до бесконечности, оптическая атермализация
- Алмазоподобное покрытие (DLC) на передней линзе, коэффициент пропускания >88 %
- Герметизация IP67, рабочий диапазон температур от -40 до +85 °C, масса < 12 г
- Класс внешнего вида 80–50, соответствие RoHS 2.0
Документы
Инфракрасный объектив 6 мм
291,2 кб
|
Тип объектива
|
Инфракрасный, LWIR |
|
Фокусное расстояние (EFL)
|
6 мм |
|
Детектор
|
640 × 512 |
|
Размер пикселя детектора
|
8 мкм |
|
Относительное отверстие
|
F/0.8 |
|
Поле зрения
|
(H × V) 48,74° × 39,01° |
|
Диагональное поле зрения
|
62,54° |
|
Рабочий спектральный диапазон
|
8–12 мкм |
|
Коэффициент пропускания
|
> 88% |
|
Фокусировка
|
Ручная |
|
Дистанция фокусировки
|
2 м – ∞ |
|
Атермализация
|
Оптическая |
|
Покрытие передней линзы
|
Алмазоподобное (DLC) |
|
Герметизация
|
IP67, передняя линза/корпус и корпус/фланец |
|
Рабочая температура
|
−40…+85 °C |
|
Масса
|
< 12 г |
|
Класс внешнего качества
|
80-50 |
|
Соответствие экологическим требованиям
|
RoHS 2.0 |
- Медицинский мониторинг
- Энергетика
- Металлургия и химическая промышленность
- Экологический мониторинг
- Охранные системы
- Аквакультура
- Автомобильная промышленность
