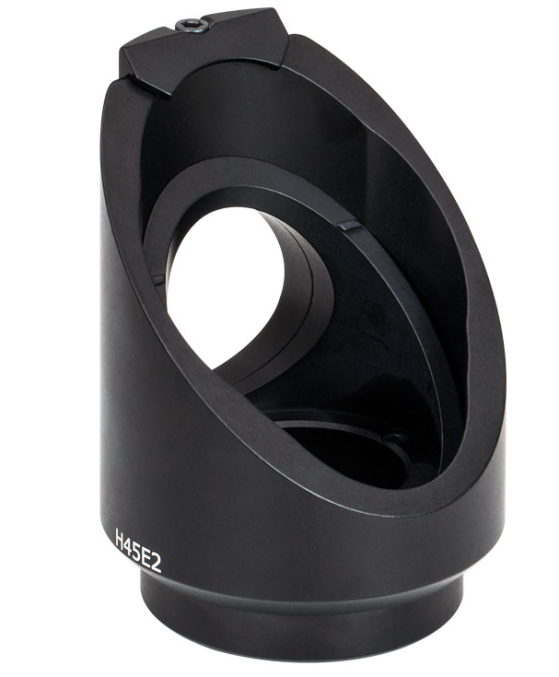

H45E2 - Держатели для эллиптических элементов 2" под углом 45°

H45E2 - Держатели для эллиптических элементов 2" под углом 45°
Характеристики
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

H45E2 предназначено для крепления 2-дюймовой эллиптической оптики с минимальной толщиной 0,47 дюйма (11,9 мм), например зеркал или светоделителей. При использовании в светоделителе или системах контроля луча сквозное отверстие на задней стороне имеет диаметр Ø1,32 дюйма (Ø33,5 мм), а отверстие на дне имеет прозрачное отверстие Ø1,00 дюйма (Ø25,4 мм). .

Это угловое крепление можно удерживать в любом кинематическом креплении для зеркала Ø2 "без резьбы, таком как KS2, с помощью установочного винта, входящего в комплект кинематического крепления. H45E2 также можно прикрепить к стойке Ø1,5" с помощью BE1 (BE1 / M) основание стойки с помощью шестигранного ключа 1/8 дюйма (3 мм). Изображение справа иллюстрирует правильную установку BE1. Обратите внимание, что перед установкой оптики крепление должно быть закреплено на стойке, так как BE1 подходит только через угловое отверстие в креплении.

Ключевые особенности:

  • Фиксированное крепление 45 ° для совместимой 2-дюймовой эллиптической оптики
  • Минимальная оптическая толщина: 0,47 дюйма (11,9 мм)
  • Чистая диафрагма:
  • Проходной порт с задней стороны *: Ø1,32 дюйма (Ø33,5 мм)
  • Нижняя прозрачная апертура: Ø1,00 "(Ø25,4 мм)

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
